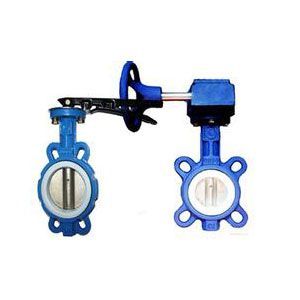

D71F,D41F四氟密封蝶阀
产品名称：D71F,D41F四氟密封蝶阀
产品型号：D71F,D41F
连接方式：
结构形式：
驱动方式：
产品口径：40～1600mm
公称压力：0.6～1.6MPa
阀体材质：铸钢、铸铁、不锈钢
产品详情
四氟密封蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
【产品特点】
1、蝶板，阀杆，阀体，同心设计扭矩小
2、可双向安装
3、自清洁式阀座
4、防吹出式阀杆
5、ISO 5211 顶法兰
6、可选加长式阀杆
7、可提供对夹和法兰连接方式
【执行标准】
设计标准 GB12238、API609、JIS B2064；
结构长度 GB/T15188.2
法兰标准 GB4216、GB9113、GB9115
试验标准 GB/T13927、JB/T9092
【产品型号】
| 材质 | 型号 |
| 对夹式 | D71F-10,D71F-16,D371F-10,D371F-16 |
|---|---|
| 法兰式 | D41F-10,D41F-16,D341F-10,D341F-16 |
产品性能规范】四氟密封性能规范
| 公称压力（MPa） | 1.0 | 1.6 | |
| 密封试验压力（MPa） | 1.1 | 1.76 | |
| 壳体试验压力（MPa） | 1.5 | 2.4 | |
| 适用温度（℃） | ≤300℃ | ||
| 材料 | 阀体、蝶板 | HT200衬氟 | |
| 填料 | 聚四氟乙烯 | ||
| 手轮、手柄 | QT450-10 | ||
| 密封圈 | HT200衬氟 | ||
| 阀杆 | 2Cr13衬氟 | ||
【主要外形连接尺寸】四氟密封蝶阀外形尺寸
| DN （mm） | NPS (inch) | L | D | D1 | D2 | F | B | N-фD | W | D0 | H |
| PN0.6MPa | |||||||||||
| 40 | 1 1/2 | 106 | 130 | 100 | 80 | 3 | 16 | 4-ф14 | 160 | 140 | |
| 50 | 2 | 108 | 140 | 110 | 90 | 3 | 16 | 4-ф14 | 200 | 160 | |
| 65 | 2 1/2 | 112 | 160 | 130 | 110 | 3 | 16 | 4-ф14 | 250 | 160 | |
| 80 | 3 | 114 | 185 | 150 | 125 | 3 | 18 | 4-ф18 | 250 | 170 | |
| 100 | 4 | 127 | 205 | 170 | 145 | 3 | 18 | 4-ф18 | 300 | 180 | |
| 125 | 5 | 140 | 235 | 200 | 175 | 3 | 20 | 8-ф18 | 300 | 275 | |
| 150 | 6 | 140 | 260 | 225 | 200 | 3 | 20 | 8-ф18 | 200 | 295 | |
| 200 | 8 | 152 | 315 | 280 | 255 | 3 | 22 | 8-ф18 | 200 | 320 | |
| 250 | 10 | 250 | 370 | 335 | 310 | 3 | 24 | 12-ф18 | 240 | 385 | |
| 300 | 12 | 270 | 435 | 375 | 362 | 4 | 24 | 12-ф23 | 240 | 390 | |
| 350 | 14 | 290 | 485 | 445 | 412 | 4 | 26 | 12-ф23 | 240 | 460 | |
| 400 | 16 | 310 | 535 | 495 | 462 | 4 | 28 | 16-ф23 | 280 | 510 | |
| 450 | 18 | 330 | 590 | 550 | 518 | 4 | 28 | 16-ф23 | 280 | 540 | |
| 500 | 20 | 350 | 640 | 600 | 568 | 4 | 30 | 16-ф23 | 320 | 570 | |
| 600 | 24 | 390 | 755 | 705 | 670 | 5 | 30 | 20-ф25 | 320 | 660 | |
| 700 | 28 | 430 | 860 | 810 | 775 | 5 | 32 | 24-ф25 | 360 | 710 | |
| 800 | 32 | 470 | 975 | 920 | 880 | 5 | 34 | 24-ф30 | 360 | 780 | |
| 900 | 36 | 510 | 1075 | 1020 | 980 | 5 | 36 | 24-ф30 | 380 | 885 | |
| 1000 | 40 | 550 | 1175 | 1120 | 1080 | 5 | 36 | 28-ф30 | 400 | 990 | |
| PN1.0MPa | |||||||||||
| 40 | 1 1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | |
| 50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 200 | 160 | |
| 65 | 2 1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 250 | 165 | |
| 80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 250 | 170 | |
| 100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 300 | 180 | |
| 125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 300 | 275 | |
| 150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 200 | 295 | |
| 200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 200 | 320 | |
| 250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 240 | 385 | |
| 300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-ф23 | 240 | 390 | |
| 350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-ф23 | 240 | 460 | |
| 400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-ф25 | 280 | 510 | |
| 450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-ф25 | 280 | 540 | |
| 500 | 20 | 350 | 380 | 620 | 585 | 4 | 34 | 20-ф25 | 320 | 570 | |
| 600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-ф30 | 320 | 660 | |
| 700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 20-ф30 | 360 | 710 | |
| 800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-ф34 | 360 | 780 | |
| 900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-ф34 | 380 | 885 | |
| 1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-ф34 | 400 | 990 | |
