H42X铸铁法兰底阀
产品名称：H42X铸铁法兰底阀
产品型号：H42X-6
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN40-DN600
公称压力：0.6-1.0MPA
阀体材质：铸铁
产品详情

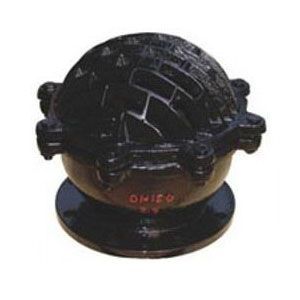

H42X-6铸铁法兰底阀
法兰底阀，型号H42X-2.5/6，安装在吸水管顶端，起过滤止回阀作用，阀体采用铸铁，铸钢，不锈钢等，按国家标准生产。
主要技术参数 Main techical parmeters
| 型号 Type | 公称压力 Nominal pressure (MPa) | 试验压力 Test pressure(MPa) | 工作温度 Working temperature | 使用介质 Using medium | |
| 壳体Shell | 密封Seal | ||||
| H42X/W-6 | 0．6 | 0.9 | 0.66 | ≤800C | 水Water |
| H45X/W-6 | |||||
| H46X/W-6 | |||||
| H42X/W-6C | ≤2000C | ||||
主要零件材料 Main parts materials
| 型号 Type | 阀体、阀盖、闸板 Valve boay、Valve cap、Flash board | 密封圈 Seal rin口 | 衬套 Lining | 垫片 Spacer |
| H42/H45/H46X-6 | 灰铸铁 Gray castiron | 橡胶 Rubber | 黄铜 | 橡胶板 |
| H42/H45/H46W-6 | Brass | Rubber plank |
主要外形尺寸(法兰尺寸按JB78 PNO．6MPa规定)
| 口径DN(mm) | 尺 寸dimensions(mm) | ||
| D | D0 | H | |
| 40 | 130 | 135 | 140 |
| 50 | 140 | 155 | 160 |
| 65 | 160 | 190 | 190 |
| 80 | 180 | 215 | 215 |
| 100 | 205 | 255 | 255 |
| 125 | 235 | 295 | 285 |
| 150 | 260 | 345 | 335 |
| 200 | 315 | 430 | 405 |
| 250 | 370 | 475 | 497 |
| 300 | 435 | 545 | 580 |
| 350 | 485 | 620 | 635 |
| 400 | 535 | 705 | 680 |
| 450 | 590 | 785 | 725 |
| 500 | 640 | 855 | 760 |
| 600 | 755 | 960 | 785 |
本文来自：北方阀门集团有限公司，转载请注明出处：http://www.zgbffm.com/html/cpxt/df_44_1102.html
