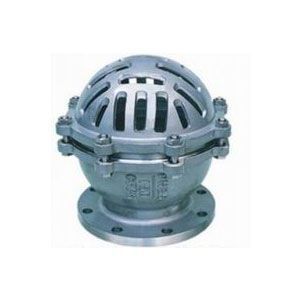

H42H铸钢底阀

概述:

该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.

结构与原理:

本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.

性能规范：

公称压力：PN0.25MPa

公称通径：DN15～DN350

适用介质：水、油、及非腐蚀性介质

适用温度：≤50 o C

主要部件材料：灰铸铁、**橡胶

执行标准：Q/12 NJ3583-2001

试验标准：GB/T13927-1992
