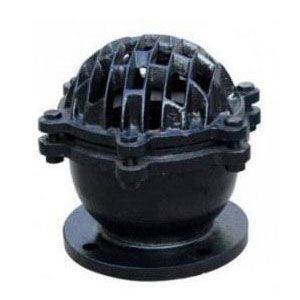

H42X铸铁法兰升降式底阀
产品名称：H42X铸铁法兰升降式底阀
产品型号：H42X-2.5
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN50-DN300
公称压力：2.5MPA
阀体材质：铸铁，铸钢
产品详情
H42X-2.5铸铁升降式底阀
用途： 本阀安装在水泵吸水管路的底端，能自动阻止流体倒流。
性能规范:
| 型 号 | 公称通径 (MPa) | 试验压力 | 工作温度 (℃ ) | 适用介质 | |
| 强度（水） (MPa) | 密封（水） (MPa) | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
主要零件材料:
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 灰铸铁 |
| 密封圈 | 橡胶 |
| 垫片 | 石棉板 |
外形尺寸和连接尺寸:
| 型号 | 公称通径(mm) | 尺寸 (mm) | 重量(kg) | |||||||
| D | D1 | D2 | b-f | Z-Фd | D0 | h0 | H | |||
| H24X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | ||
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | ||
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | ||
| 125 | 235 | 200 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | ||
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | ||
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | ||
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | ||
| 300 | 435 | 395 | 362 | 24-4 | 12-23 | 510 | 90 | 530 | ||
