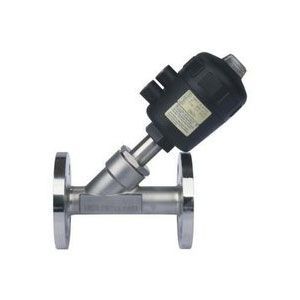

法兰式气动角座阀

产品名称：法兰式气动角座阀

 产品介绍

 主要特点：性能稳定，易安装免维护，超长工作寿命；工作灵敏可靠，阀杆自动校正；防腐蚀，流量大，流阻小，性价比高

      控制形式: 单作用 (常开/常闭)

      接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65), BSP或NPT 螺纹

      执行器缸径：40、50、63、90mm

      阀体材质: 不锈钢 CF8M (AISI 316) 或 CF8 (AISI 304)

      执行器: 不锈钢 CF8 (AISI 304)

      阀芯密封: 聚四氟乙烯 PTFE

      适用介质：水、酒精、油类、燃料、水蒸气、中性气体或液体、有机溶剂、弱酸或弱碱

      溶液介质压力：0-1.6MPa (16kg/cm2)

      介质温度： -10 - +200℃

      介质最大粘度：600mm2/s

      控制介质：中性气体, 空气

      控制压力：0.3-0.8MPa

      环境温度：0 - +80℃

      可选附件: 接近开关，电磁阀，定位器

      法兰气动角座阀广泛应用：啤酒饮料、纺织印染和漂白、制药及医疗设备、食品加工、橡胶机械、有机或无机化工、清洗消毒高温灭菌、水/污水处理

 ：

 1.气动角座阀按汽缸可分为：

 单作用和双作用 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

 双作用（气动头通常为两个孔）；工作原理：给气控制其开关。

 压力范围：0-1.6Mpa

 介质温度：-10 ℃ ~+180 ℃

 环境温度：-10 ℃ ~+60 ℃

 阀体材料：不锈钢

 密封材料：聚四氟乙烯

 执行机构外壳：聚酰按、不锈钢

 气动角座阀在生活中的应用：

 控制气体：中性气体，空气

 控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。

 2.应用范围：

 ①，啤酒饮料等灌装设备 & drinks filling machinery；

 ②，印刷纺织/textile printing&dying；

 ③，气体工业/gas industry；

 ④，制药及医疗设备/pharmacy & medical equipment；

 ⑤，化工行业emical industry；

 ⑥，高温灭菌/disinfection；

 ⑦，发泡机械/frothing equipment；

 ⑧，水污染处理/water sewage disposal。

 3.角阀工作原理：

 在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关

 ⒉安装环境：

 ①，控制形式：直动式；

 ②，管道压力：MAX 1.6MPA(232psi）；

 ③，控制压力：0.3-0.8MPA(43.5-116psi）；

 ④，结构：角式

 ⑤，接口：DN10-DN100;

 ⑥,介质粘度：600MM2/S；

 ⑦，介质温度：-10度-+180度（PTFE）;

 ⑧，环境温度：-10度-+60度；

 ⑨，安装位置：任意位置（360度任选位置安装）。

 4.安装与拆卸：

 ①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；

 ②，焊接式安装：焊接时请拆离执行器；

 ③，螺纹、法兰、快装式安装：可正常安装；

 ④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；

 ⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。

 ⑥，安装时，请确保管道内和接口处无残留物。

 ⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。

   ⒌保修服务：

 佳信自控阀门，质量优秀，性能卓越。其任何一款阀门的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到吉迈阀门完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，

                      我公司承诺

 如因产品生产质量造成密封压不合格的，密封泄漏的，1个月包换，1年保修，并承担运费
