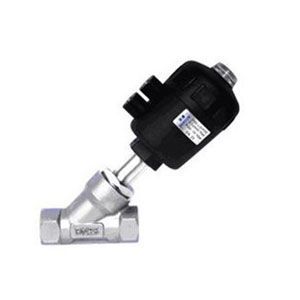

气动角座阀（气动阀门）（角座阀）
产品名称：气动角座阀（气动阀门）（角座阀）
产品型号：FER
连接方式：法兰，丝扣
结构形式：角座型
驱动方式：气动
产品口径：DN15-DN50
公称压力：1.6-4.0MPA
阀体材质：铸钢，不锈钢
产品详情
概 述：
外部先导角座阀 , 溢流口与滑块间有自调节密封压盖 , 阀体角座结构可实现较大流量 , 特别是与普通截止阀相比时。
技术参数：
| 压力范围 ： 0-16bar 介质温度： -10 ℃ ~+180 ℃ 环境温度： -10 ℃ ~+60 ℃ 阀体材料：不锈钢 密封材料：聚四氟乙烯 执行机构外壳：聚酰按 控制气体：中性气体，空气 焊接接口： ISO4200 | 控制功能：常开 PPS 执行机构外壳适用于环境温度 +5 ℃ ~+130 ℃ 无复位弹簧双作用执行机构 三夹式连接 电子式位置反馈 独立可调行程极限，适于高低流量 手动应争开关 先导阀适用的 Namur 适配器 |
主要参数
| 接口 C. （英寸） | 内孔（ mm ） | Kv 值（ m3/h ） | 最大工作压力（ bar ） | 要求最小控制压力（ bar ） | 执行器尺寸（ф mm ） | 流向 | 控制功能 | ||
| 螺纹 | 焊接 | 螺纹 | 焊接 | ||||||
G3/8 | 13.0 | 3.7 | 15.0 | - - | 4.0 | 40 | - - | 阀座下方 |  |
主要外形尺寸
| 接口C.фD | 内孔(mm) | 执行机构尺寸(mm) | A | B | C | E | F | H | A/F |
| G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 | 13 20 25 32 40 50 65 | 50 50 63 63 63 63 80 | 85 95 105 120 130 150 185 | 173 178 212 255 301 346 372 | 12 12 14 16 18 20 22 | 64 64 80 101 127 153 153 | 44 44 52 60 73 86 86 | 137 145 173 210 260 301 315 | 27 32 41 50 55 70 70 |
