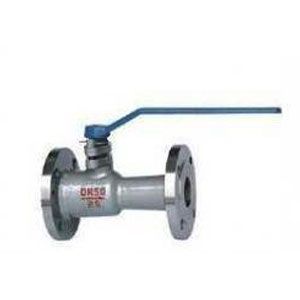

球阀式排污阀Q41M
产品名称：球阀式排污阀Q41M
产品型号：Q41M-25
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN20-DN150
公称压力：2.5mpa
阀体材质：HT200
产品详情
产品说明
| 公称通径DN（mm） | 球阀式主要尺寸（mm） | |||||||
| L | D | D1 | D2 | B | Z-Φd | H | L0 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 110 | 160 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 145 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8-18 | 270 | 320 |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 290 | 320 |
【 适用介质 】
蒸汽、水、气体、导热油等，最高温度可达350℃，阀门外形主要连接尺寸按截止阀、柱塞阀、闸阀、排污阀标准设计。
【 主要尺寸 】（ Q41M-25 ）
| 公称通径 | 球阀式主要尺寸 | |||||||
| L | D | D1 | D2 | B | Z-Φd | H | L0 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
【 主要密封部件 】
Q41M排污阀密封座、填料环均采用高温、耐磨、耐腐蚀，回弹性强，自润滑性好，国内最先进的高强度碳石墨材料。每台阀门均经过强度试验和气密封试验，连续启闭5万次无泄漏，是当前国内节能效果最为显著的阀门。
【 性能规范 】
| PN1.6（16） | 整体法兰高温球阀（替代截止阀、柱塞阀） |
| 球阀适用介质 | 水、气体、蒸气、油品 |
| Q41M球阀式阀体材料 | HT200 |
| 球阀工作温度 | ≤300℃ |
