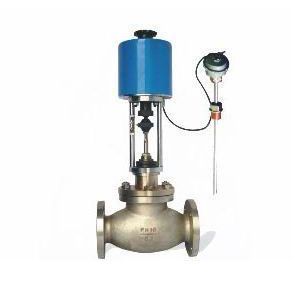

ZZWPE自力式电控温度调节阀

产品名称：ZZWPE自力式电控温度调节阀

产品型号：ZZWPE

连接方式：

结构形式：

驱动方式：

产品口径：DN20-200(可以根据您的要求定做)

公称压力：1.0MPa-6.4(可以根据您的要求定做)

阀体材质：铸铁、铸钢、碳钢、不锈钢、304、316

产品详情

ZZWPE自力式电控温度调节阀

ZZWPE自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应

产品特点

本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合

主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推杆、衬套：2Cr13

垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

波纹管：1Cr18Ni9Ti

技术参数

主要技术参数

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
电动执机机构	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
电动执行机构推力（N) 全行程时间（S）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（N）	普通型	28					35
	电子型	6		15			25			40

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
允许压差
单座调节型允许压差表单位：MPa

公称通径 (mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径 (mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

套筒调节型允许压差表

公称通径(mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允许压差值若大于公称压力，则取公称压力值。
性能指标
主要性能指标

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死区（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

普通型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H2		175	180	215	218	230	280	285	315	400	460	540
H3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN1640	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H5		175	180	215	218	230	280	285	315	400	460	540
H6		53	58	70	75	82	92	100	110	125	142	170
重量	PN1640	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150
