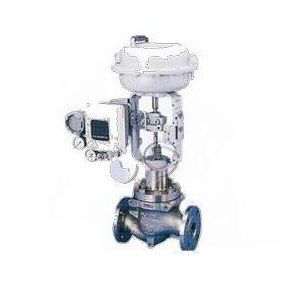

HCBE气动笼式调节阀
产品名称:HCBE气动笼式调节阀
产品型号:HCBE
连接方式:
结构形式:
驱动方式:
产品口径:DN20-200(可以根据您的要求定做)
公称压力:1.0MPa-6.4(可以根据您的要求定做)
阀体材质:铸铁、铸钢、碳钢、不锈钢、304、316
HCBE气动笼式调节阀
HCBE气动笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。
阀 体
型式:直通铸造球型阀
公称通径:100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm)
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上阀盖:常温型(P):-17~+230℃
伸长Ⅰ型(E1):-45~-17℃ +230~+566℃
伸长Ⅱ型(E2I):-100~-45℃
伸长Ⅱ型(E2W):-196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:柱塞型压力平衡式阀芯
流量特性:高容量流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L)
软阀座:等百分比特性(%)和线性特性(L)
注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围,请参考图3
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式:LHA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布
弹簧范围:20~100kPa、80~240kPa
供气压力:140、160、280、350kPa
气源接口:Rc1/4
环境温度:-30~+70℃
阀作用型式:气-开式或气-关式
附件:定位器、手轮机构、气动阀位传送器等。
性能
泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)
Cv值和行程
A、高容量套筒
公称通径(mm) | 100 | 150 | 200 | |
阀座直径(mm) | 100 | 150 | 200 | |
额定Cv值 | 等百分比特性 | 220 | 420 | 820 |
线性特性 | 240 | 435 | 850 | |
额定行程(mm) | 38 | 50 | 75 |
B、高精度特性套筒和普通流量特性套筒
公称通径(mm) | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
阀座直径(mm) | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 | 150 | 200 | 250 | 150 | 250 | 300 |
额定Cv值 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 360 | 275 | 360 | 650 | 395 | 640 | 1000 | 640 | 1000 | 1440 |
额定行程(mm) | 38 | 50 | 75 | 100 |
1、17-4PH不锈钢(SCS24)不需堆焊。
2、空化、闪蒸和禁油的场合,不管工作温度和压力多大,建议堆焊司太莱合金。
允许压差
A.气-关式阀
1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。
法兰距 mm
公称通径 | A | |||||||
ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6 | JIS 16K RF | ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | JIS 16K 沟槽型 嵌入型 | JIS 20 沟槽型 嵌入型 | JIS 30K 沟槽型 嵌入型 | JIS 40K 沟槽型 嵌入型 | |
100 | 352 | 364 | 368 | 394 | 360 | 368 | 379 | 394 |
150 | 451 | 465 | 473 | 508 | 475 | 473 | 486 | 508 |
200 | 543 | 560 | 568 | 610 | 570 | 568 | 580 | 610 |
公称通径 | A | ||||||
ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | ANSI 300 LG | ANSI 600 LG | ANSI 150 SW、BW | ANSI 150、600 SW、BW | |
100 | 365 | 384 | 397 | 378 | 391 | 394 | 394 |
150 | 464 | 489 | 511 | 483 | 505 | 473 | 508 |
200 | 556 | 584 | 613 | 578 | 606 | 568 | 610 |
公称通径 | A | |||||
ANSI 150 JIS 10K RF | ANSI 300 JIS20、30K RF | ANSI 300 JIS 40K RF | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | |
125 | 403 | 425 | 457 | 416 | 441 | 460 |
250 | 673 | 708 | 752 | 686 | 724 | 756 |
300 | 737 | 775 | 819 | 749 | 791 | 822 |
法兰距符合IEC534-3标准。
外形尺寸 mm
公称通径 | 执行机构 | H | C | φB | E | |||
P | E1 | E2 | ||||||
E2I | E2W | |||||||
100 | LHA3D、R | 660 | 860/870 | 1020 | 1205 | 363 | 350 | 115 |
125 | LHA3D、R | 737 | 887 | 987 | 1087 | 363 | 350 | |
150 | LHA3D、R | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
200 | LHA4D、R | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
250 | LVA5D、R | 1760 | 2015 | 2115 | 2215 | 670 | 620 | |
300 | LVA5D、R | 1810 | 2020 | 2120 | 2220 | 670 | 620 |
备注:1、P=常温型,EⅠ=伸长Ⅰ型,E2=伸长Ⅱ型,E2Ⅰ=整体式,E2W=焊接式
2、表上H栏尺寸是调节阀不带手轮机构的数值,如果带顶装手轮机构,那么要相应加上手轮机构的尺寸。
3、伸长Ⅰ型H栏尺寸,左边数字为JIS 10K和ANSI 125,150的阀,右边数字为JIS 16K和ANSI300以上的阀。
重量 kg
公称通径 | 执行机构 | 法兰连接 | 焊接连接 | ||||||||||||||
ANSI 125 150 JIS10K | ANSI 300 JIS16 20 30K | ANSI 600 JIS 40K | ANSI 150,300,600 JIS 16,20,30K | ||||||||||||||
P | E1 | E2 | P | E1 | E2 | P | E1 | E2 | P | E1 | E2 | ||||||
E2I | E2W | E2I | E2W | E2I | E2W | E2I | E2W | ||||||||||
100 | LHA3D、R | 75 | 85 | 90 | 93 | 90 | 100 | 105 | 108 | 125 | 135 | 140 | 143 | 87 | 97 | 102 | 105 |
LHA4D、R | 106 | 116 | 121 | 124 | 121 | 131 | 136 | 139 | 156 | 166 | 171 | 174 | 118 | 128 | 133 | 136 | |
150 | LHA3D、R | 157 | 172 | 179 | 182 | 187 | 202 | 209 | 212 | 237 | 252 | 259 | 262 | 177 | 192 | 199 | 202 |
LHA4D、R | 188 | 203 | 210 | 213 | 218 | 233 | 240 | 243 | 268 | 283 | 290 | 293 | 208 | 223 | 230 | 233 | |
200 | LHA4D、R | 268 | 288 | 298 | 303 | 318 | 338 | 348 | 353 | 438 | 458 | 468 | 473 | 308 | 328 | 338 | 343 |
公称通径 | 执行机构 | 法兰连接 | |||||
ANSI 150 JIS10K | ANSI 300 JIS20 30K | ANSI 600 JIS40K | |||||
P | E1 | P | E1 | P | E1 | ||
125 | LHA3D、R | 160 | 168 | 170 | 178 | 215 | 223 |
250 | LVA5D、R | 560 | 600 | 690 | 710 | 750 | 780 |
300 | LVA5D、R | 750 | 780 | 900 | 920 | 1000 | 1100 |
