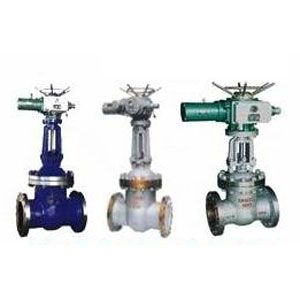

电站电动闸阀

产品名称：电站电动闸阀

产品型号：Z940H、Z941H

连接方式：法兰式

结构形式：明杆楔式单闸板

驱动方式：电动

产品口径：DN40-1000

公称压力：1.0MPa-16.0

阀体材质：铸钢、碳钢、不锈钢、304、316

产品详情

Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
四、性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度(水)(Mpa)	密封(水)空气	低压密封空气(Mpa)	工作温度(℃)	适用介质
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

五、主要零件材质

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

电装型号规格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	H	DO
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

电装型号规格主要尺寸 PN2.5MPa：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	电装型号	L1	h	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

电装型号规格主要尺寸PN4.0 MPa-6.4MPa：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	电装型号	L1	H	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365,
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 64 64P 64R 64I	50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
	65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
	80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-Φ41	DZW120	8701	2216	320
	400	950	670	585	525	474	66	16-Φ48	DZW180	870	2838	320
	500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570
