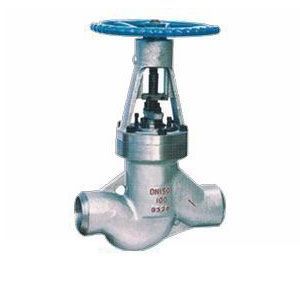

对焊契式截止阀
产品名称：对焊契式截止阀
产品型号：J61Y
连接方式：对焊
结构形式：直通
驱动方式：手动
产品口径：DN10-50
公称压力：1.6MPa-32.0MPa
阀体材质：锻钢、铸钢、碳钢、不锈钢
产品详情
对焊截止阀
J61Y对焊截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
| 设计与制造 | JB/T3595 | |
| 连接端尺寸 | 结构长度 | JB/T3595 |
| 焊端尺寸 | JB/T79 | |
| 检验与试验 | JB/T3595 | |
| 材料 | 碳钢 | GB/T12229 |
| 合金钢 | ZB/J98015 JB/T5263 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
主要零件材料及主要用途
| 型号 | 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
| J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
| J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
| J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 | |
主要外形尺寸、连接尺寸及重量
| 型号 | 公称直径 NP(Mpa） | 公称通径 DN(mm） | 标准值 | ||||||||
| L | d | D1 | D2 | h | Do | H | H1 | 质量（kg） | |||
| J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
| J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
| J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
| J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
| J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-320PI | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-P54200V | P5420 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-320 | 32 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
| J61Y-P54170V | P5417 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
