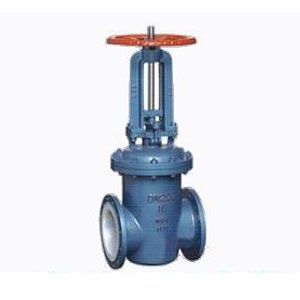

Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀

产品名称：Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀

产品型号：Z41F46、Z641F46、Z941F46

连接方式：法兰式

结构形式：明杆楔式

驱动方式：手动

产品口径：DN15-500

公称压力：1.6MPa-4.0MPa

阀体材质：铸铁、铸钢、碳钢、不锈钢

产品详情

Z41F46、Z641F46、Z941F46耐腐蚀衬氟闸阀适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

基本型号

手动	Z41F3	Z40F3	蜗轮	Z441F3	Z440F3
手动	Z41F46	Z40F46	蜗轮	Z541F46	Z540F46
气动	Z641F3	Z640F3	电动	Z941F3	Z940F3
气动	Z641F46	Z640F46	电动	Z941F46	Z940F46

技术规范

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
		Z	C	P	R	PL	RL
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB

主要外型和连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	W	D0	H	WT(Kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-Ф12	100	100	120	5
20	3/4	150	90	65	50	2	14	4-Ф12	100	120	140	6
25	1	160	100	75	60	2	14	4-Ф12	120	130	150	7
32	11/4	180	120	90	70	2	16	4-Ф14	120	156	185	10
40	11/2	240	130	100	80	3	16	4-Ф14	160	165	205	18
50	2	250	140	110	90	3	16	4-Ф14	160	350	400	25
65	21/2	270	160	130	110	3	16	4-Ф14	180	370	435	30
80	3	280	185	150	125	3	18	4-Ф18	180	430	510	43
100	4	300	205	170	145	3	18	4-Ф18	220	495	595	58
125	5	325	235	200	175	3	20	8-Ф18	220	610	735	100
150	6	350	260	225	200	3	20	8-Ф18	240	670	820	115
200	8	400	315	280	255	3	22	8-Ф18	240	815	1015	145
250	10	450	370	335	310	3	24	12-Ф18	240	965	1215	230
300	12	500	435	395	362	4	24	12-Ф23	280	1140	1440	335
350	14	550	485	445	412	4	26	12-Ф23	280	1275	1625	540
400	16	600	535	495	462	4	28	16-Ф23	320	1445	1845	670
450	18	650	590	550	518	4	28	16-Ф23	320	1530	1980	780
500	20	700	640	600	568	4	30	16-Ф23	360	1725	2225	850
公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	110	125	6
20	3/4	150	105	75	55	2	16	4-Ф14	100	120	140	7
25	1	160	115	85	65	2	16	4-Ф14	120	132	155	8
32	11/4	180	135	100	78	2	18	4-Ф18	120	156	185	11
40	11/2	240	145	110	85	3	18	4-Ф18	160	167	210	20
50	2	250	160	125	100	3	20	4-Ф18	160	358	410	28
65	21/2	270	180	145	120	3	20	4-Ф18	180	375	440	32
80	3	280	195	160	135	3	22	4-Ф18	180	435	515	45
100	4	300	215	180	155	3	22	8-Ф18	220	500	600	60
125	5	325	245	210	185	3	24	8-Ф18	220	615	740	110
150	6	350	280	240	210	3	24	8-Ф23	240	675	825	120
200	8	400	335	295	265	3	26	8-Ф23	280	820	1020	150
250	10	450	390	350	320	3	28	12-Ф23	320	970	1220	240
300	12	500	440	400	368	4	28	12-Ф23	320	1145	1445	340
350	14	550	500	460	428	4	30	16-Ф23	360	1280	1630	550
400	16	600	565	515	482	4	32	16-Ф25	400	1450	1850	680
450	18	650	615	565	532	4	32	20-Ф25	500	1538	1988	795
500	20	700	670	620	585	4	34	20-Ф25	500	1730	2230	880
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	120	110	130	7
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	8
25	1	160	115	85	65	2	16	4-Ф14	120	135	160	9
32	11/4	180	135	100	78	2	18	4-Ф18	160	160	190	13
40	11/2	240	145	110	85	3	18	4-Ф18	160	170	220	25
50	2	250	160	125	100	3	20	4-Ф18	160	360	410	32
65	21/2	270	180	145	120	3	20	4-Ф18	180	380	440	38
80	3	280	195	160	135	3	22	8-Ф18	180	440	520	50
100	4	300	215	180	155	3	24	8-Ф18	240	500	600	68
125	5	325	245	210	185	3	26	8-Ф18	240	615	740	125
150	6	350	280	240	210	3	28	8-Ф23	280	680	830	170
200	8	400	335	295	265	3	30	12-Ф23	280	820	1020	210
250	10	450	405	355	320	3	32	12-Ф25	320	980	1230	260
300	12	500	460	410	375	4	34	12-Ф25	320	1150	1450	480
350	14	550	520	470	435	4	38	16-Ф25	400	1285	1635	620
400	16	600	580	525	485	4	40	16-Ф30	400	1455	1855	805
450	18	650	640	585	545	4	44	20-Ф30	500	1545	1990	880
500	20	700	705	650	608	4	46	20-Ф34	500	1735	2235	920

PN2.5MPa

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
DN(mm)	NPS(inch)	PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	110	130	8
20	3/4	150	105	75	55	2	16	4-Ф14	120	120	140	9
25	1	160	115	85	65	2	16	4-Ф14	160	135	160	10
32	11/4	180	135	100	78	2	18	4-Ф18	160	160	190	14
40	11/2	240	145	110	85	3	18	4-Ф18	180	170	220	28
50	2	250	160	125	100	3	20	4-Ф18	180	360	410	36
65	21/2	270	180	145	120	3	22	8-Ф18	240	380	440	45
80	3	280	195	160	135	3	22	8-Ф18	240	440	520	58
100	4	300	230	190	160	3	24	8-Ф23	280	500	600	76
125	5	325	270	220	188	3	28	8-Ф25	280	615	740	143
150	6	350	300	250	218	3	30	8-Ф25	320	680	830	178
200	8	400	360	310	278	3	34	12-Ф25	320	820	1020	243
250	10	450	425	270	332	3	36	12-Ф30	400	980	1230	275
300	12	500	485	430	390	4	40	16-Ф30	400	1150	1450	520
PN4.0MPa
15	1/2	130	95	65	46	2	14	4-Ф14	160	220	240	9
20	3/4	150	105	75	56	2	16	4-Ф14	180	256	280	12
25	1	160	115	85	65	3	16	4-Ф14	180	275	305	14
32	11/4
