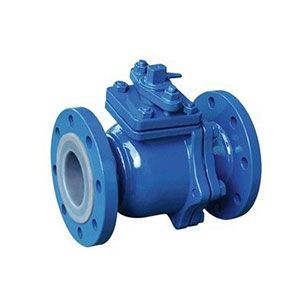

耐腐蚀衬氟球阀
产品名称:耐腐蚀衬氟球阀
产品型号:Q41F46
连接方式:法兰
结构形式:浮动直通
驱动方式:手动
产品口径:DN15~DN700mm
公称压力:PN1.6~6.4MPa
阀体材质:WCB 304 304L 316 316L
产品详情
Q41F46耐腐蚀衬氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。
基本型号
手动 | Q41F3 | 蜗轮 | Q341F3 |
Q41F46 | Q341F46 | ||
气动 | Q641F3 | 电动 | Q941F3 |
Q641F46 | Q941F46 |
技术规范
设计标准 | GB12237 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | JB/T9092-99 |
驱动方式 | 手动、电动、气动、蜗轮 |
主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P8 | R8 | R3 | R3 | ||
1 | 阀体/阀盖 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 球体/阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
4 | 填料/压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB |
主要外型和连接尺寸
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-Φd | W | Do(蜗轮) | H | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ14 | 160 | 110 | 5.7 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 2 | 18 | 4-Φ14 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-Φ14 | 250 | 135 | 9.5 | |
65 | 11/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ14 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ14 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 400 | 95 | 33 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 500 | 210 | 58 | |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 200 | 450 | 93 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 240 | 490 | 155 | |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 240 | 550 | 210 | |
PN1.6MPa | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 160 | 100 | 4.5 | |
32 | 21/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 160 | 110 | 5.7 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 250 | 135 | 9.5 | |
65 | 11/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 400 | 195 | 33 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 500 | 210 | 58 | |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 200 | 450 | 93 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 240 | 490 | 155 | |
PN2.5MPa | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 16 | 4-Φ14 | 120 | 80 | 2.5 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 140 | 90 | 3 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 160 | 110 | 5.7 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 | 120 | 7 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 250 | 135 | 9.5 | |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 22 | 8-Φ18 | 300 | 145 | 15 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 300 | 185 | 19 | |
100 | 4 | 280 | 230 | 190 | 160 | 3 | 24 | 8-Φ23 | 200 | 195 | 33 | |
125 | 5 | 320 | 270 | 220 | 188 | 3 | 28 | 8-Φ25 | 200 | 210 | 58 | |
150 | 6 | 360 | 300 | 250 | 218 | 3 | 30 | 8-Φ25 | 200 | 450 | 93 |
