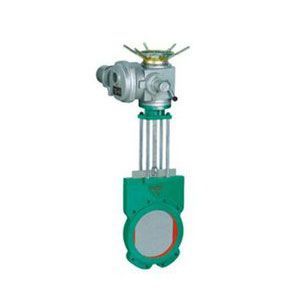

ZL73X链轮式浆液阀
产品名称：ZL73X链轮式浆液阀
产品型号：Z73X
连接方式：对夹式
结构形式：单闸板
驱动方式：手动
产品口径：DN50-1200
公称压力：1.6MPa
阀体材质：铸铁、铸钢、碳钢、不锈钢
产品详情
Z73X对夹式手动浆液阀主要外形及连接尺寸(mm)：
| 公称压力MPa | 试验压力 | 工作温度 | 适用介质 | |
| 壳体MPa | 密封MPa | |||
| 0.6 | 0.9 | 0.66 | ≤80℃ | 纸浆、煤浆、水、灰渣 |
| 1.0 | 1.5 | 1.1 | ≤80℃ | |
主要外形及连接尺寸(mm)：
| 公称通径DN | L | D | D1 | D0 | H | n-M | |
| PN6 | PN10 | ||||||
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
