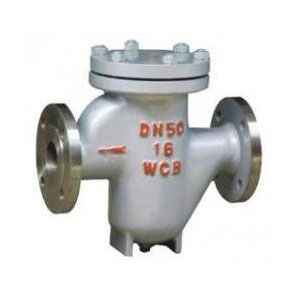

U型过滤器
产品名称：U型过滤器
产品型号：
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：手动
公称压力：0.6～2.5MPa
阀体材质：WCB 20# 304 304L 316 316L
产品详情
U型管道过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小,流通面积大，抗污性强，排污方便，排污方便。
主要性能规范
| 公称压力PN(MPa) | 工作温度℃ | 滤网目数 | 适用介质 |
| 1.6 | 350 | 20～150 | 蒸汽、空气、水、油、 |
| 2.5 | 350 |
主要零部件材料表
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢 |
| 滤网盖 | 碳钢、不锈钢 |
| 滤芯网 | 不锈钢 |
| 垫片 | 柔性石墨 |
连接尺寸
| 连接方式 | 公称通径DN | 外形尺寸 mm | ||
| D | D1 | H | ||
| 法兰 | 15 | 270 | 90 | 145 |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
