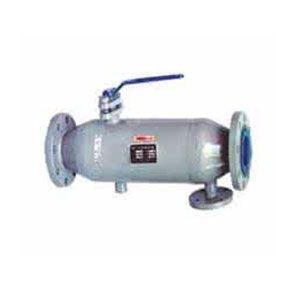

ZPG-L~I型自动反冲洗排污水过滤器

产品名称：ZPG-L~I型自动反冲洗排污水过滤器

产品型号：ZPG-L~I

连接方式：法兰

结构形式：直通式，角式

驱动方式：手动

产品口径：DN25-250

公称压力：1.6Mpa-6.4Mpa

阀体材质：铸铁、铸钢、碳钢、不锈钢

产品详情

ZPG-L~I型自动反冲洗排污水过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他需要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他执行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。

外形尺寸： ZPG-I型（直通式）

规格	A	L	排污口Dg
ZPG-I-100	250	350	32
ZPG-I-125	320	428	40
ZPG-I-150	380	525	50
ZPG-I-200	520	700	65
ZPG-I-250	660	875	80
ZPG-I-300	790	950	100
ZPG-I-350	885	1200	125
ZPG-I-400	1040	1400	150
ZPG-I-450	1145	1550	150
ZPG-I-500	1250	1700	150
ZPG-I-600	1460	2000	200
ZPG-I-700	1720	2280	200
ZPG-I-800	1900	2500	200
ZPG-I-900	2180	2800	200
ZPG-I-1000	2470	3120	250

外形尺寸：ZPG-L型（直角式）

规格	A	B	L	排污口Dg
ZPG-L-100	265	160	365	32
ZPG-L-125	315	190	440	40
ZPG-L-150	375	220	520	50
ZPG-L-200	500	260	670	65
ZPG-L-250	625	310	830	80
ZPG-L-300	750	350	1000	100
ZPG-L-350	875	410	1180	125
ZPG-L-400	1000	470	1350	150
ZPG-L-450	1150	510	1500	150
ZPG-L-500	1250	550	1680	150
ZPG-L-600	1500	650	2000	200
ZPG-L-700	1720	670	2280	200
ZPG-L-800	1900	685	2500	200
ZPG-L-900	2180	785	2800	200
ZPG-L-1000	2180	860	3120	250
