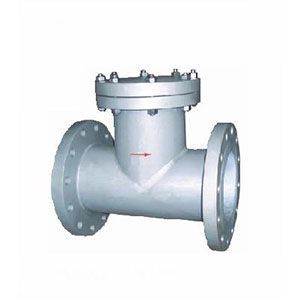

T型管道过滤器
产品名称:T型管道过滤器
产品型号:ST14
连接方式:法兰
结构形式:T型
驱动方式:手动
产品口径:DN50-300
公称压力:1.0Mpa-4.0Mpa
阀体材质:铸钢、碳钢、不锈钢
产品详情
T型管道过滤器概述:
T型管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。可拦截的固体颗粒粒径:131~2032μm。PN1.6~5.0MPa DN50~300壳体材料:铸铁、碳钢、不锈钢。
适用范围
公称通径:50~300mm
公称压力:10~4.0MPa
工作温度:-196~400℃
工作介质:
ST14型正折流式T型过滤器
公称直径 | 主要尺寸 | 排放□“B” | 参考重量 (KG) | |||
L | L1 | L2 | H | R1/2" | ||
50 | 300 | 526 | 164 | 164 | 13.9 | |
65 | 338 | 594 | 184 | 184 | 19.5 | |
80 | 368 | 652 | 196 | 196 | 24.3 | |
100 | 423 | 735 | 220 | 175 | 36.1 | |
125 | 466 | 814 | 240 | 194 | 55.3 | |
150 | 521 | 917 | 270 | 217 | 74.1 | |
200 | 630 | 1108 | 320 | 268 | 145.0 | |
250 | 738 | 1310 | 370 | 320 | 220.1 | |
300 | 846 | 1512 | 420 | 372 | 317.9 |
