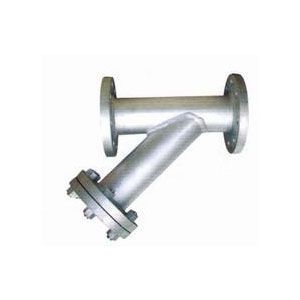

法兰选接焊制Y型过滤器
产品名称：法兰选接焊制Y型过滤器
产品型号：SBY
连接方式：法兰
结构形式：Y型
驱动方式：手动
产品口径：DN15-DN300
公称压力：1.0-4.0
阀体材质：铸钢，不锈钢，铸铁,304.316
产品详情
Y型焊接过滤器概述：
Y型焊接过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。
适用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。
抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，
2、过滤网材质，有奥氏体304、316、316L。
4、连接形式：螺纹，承插焊。
主要尺寸
| DN | 1 | ～ H | W(in) | PN2.0Mpa | PN10.0Mpa | |||
| H1 | D | H1 | S | T | ||||
| 15 | 130 | 250 | R3/8 | 160 | RC1/2 | 169 | 21.8/22.5 | 10 |
| 20 | 130 | 250 | R3/8 | 165 | RC3/4 | 179 | 27.4/27.5 | 13 |
| 25 | 140 | 250 | R3/8 | 170 | RC1 | 182 | 34.2/34.5 | 13 |
| 32 | 160 | 300 | R3/8 | 195 | RC11/4 | 109 | 42.9/42.5 | 13 |
| 40 | 170 | 300 | R3/8 | 200 | RC11/2 | 217 | 48.8/48.5 | 13 |
