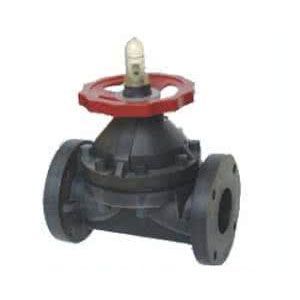

G941J电动衬胶衬氟隔膜阀
产品名称：G941J电动衬胶衬氟隔膜阀
产品型号：G941J
连接方式：法兰
结构形式：法兰
驱动方式：电动
产品口径：DN20-DN200
公称压力：0.6MPa～1.6MPa
阀体材质：铸铁，铸钢
产品详情
电动隔膜阀G941专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。电动隔膜阀适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa)0.6 1.0 1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件
三、测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
| 公称通径 DN | 公称压力 MPa | 工作压力 MPa | L mm | D mm | D1 mm | n-Фd mm | f mm | H mm | 型号 | 输出力矩 MPa | 启闭时间S | 质量 Kg/kilos |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | |||||
| 20 | 117 | 105 | 75 | 4-14 | 2 | |||||||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | 40 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 41 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 466 | Z5-18/16 | 50 | 14 | 44 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 576 | Z10-36/25 | 100 | 17 | 77 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 92 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 660 | Z20-18/25 | 200 | 53 | 120 | ||
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 860 | Z20-36/25 | 300 | 33 | 180 |
| 250 | 635 | 395 | 350 | 12-22 | 5 | |||||||
| 300 | 749 | 445 | 400 | 12-22 | 5 |
