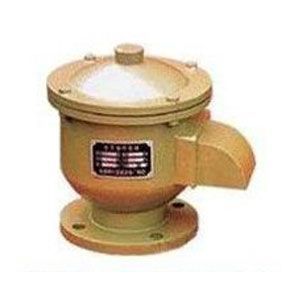

GFQ-1型法兰全天候呼吸阀
产品名称:GFQ-1型法兰全天候呼吸阀
产品型号:GFQ-1型
连接方式:法兰
结构形式:挡板,活塞
驱动方式:手动
产品口径:DN25-DN250
公称压力:1.6-2.5MPA
阀体材质:铸钢,不锈钢
GFQ-1全天候呼吸阀概述:
GFQ-1型呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。
GFQ-1全天候呼吸阀性能及特点:
• 新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金,耐腐蚀性好;
• 阀盘采用四氟材料,耐低温,防冻性能好;
• 结构简单,易检修,安全方便;
• 新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。
GFQ-1全天候呼吸阀适用范围:
• 新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
• 可与新型波纹阻火器配套使用。
GFQ-1全天候呼吸阀使用说明:
呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。
全天候呼吸阀维护与保养:
• 为了呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。
• 此阀要定期( 6 个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 • 检修完毕后,一切正常可重新使用。
GFQ-1全天候呼吸阀主要技术参数:
A级正压 | 355Pa (36毫米水柱) |
负压 | 295Pa (30毫米水柱) |
B级正压 | 980Pa (100毫米水柱) |
负压 | 295Pa (30毫米水柱) |
C级正压 | 1765Pa (180毫米水柱) |
负压 | 295Pa (30毫米水柱) |
GFQ-1全天候呼吸阀零部件材料:
阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 | |
正压阀盘材料 | 不锈钢304、316、铝合金 | |
负压阀盘材料 | 不锈钢304、316、四氟PTFE | |
环境温度 ℃ | -30~60 |
全天候呼吸阀国标法兰连接外形尺寸: GB、JB
规格 | 安装尺寸(毫米) | ||||
D1 | D | D3 | H | M-h | |
DN25 | 70 | 100 | 115 | 180 | 4×10 |
DN50 | 110 | 140 | 160 | 255 | 4×12 |
DN80 | 150 | 185 | 213 | 260 | 4×16 |
DN100 | 170 | 205 | 265 | 290 | 4×16 |
DN150 | 225 | 260 | 305 | 330 | 8×16 |
DN200 | 280 | 315 | 355 | 350 | 8×16 |
DN250 | 335 | 370 | 420 | 400 | 12×16 |
美标法兰全天候呼吸阀连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格 | 安装尺寸(mm) | ||||
D1 | D | D3 | H | M-h | |
1" | 79.5 | 108 | 115 | 180 | 4×15 |
2" | 120.5 | 152 | 160 | 255 | 4×19 |
3" | 152.5 | 190 | 213 | 260 | 4×19 |
4" | 190.5 | 229 | 265 | 290 | 8×19 |
6" | 241.5 | 254 | 305 | 330 | 8×22 |
8" | 298.5 | 343 | 355 | 350 | 8×22 |
10" | 362 | 406 | 420 | 400 | 12×25 |
