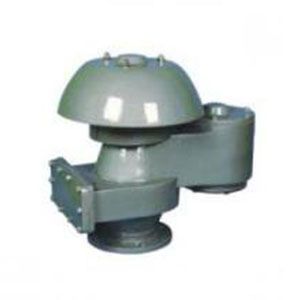

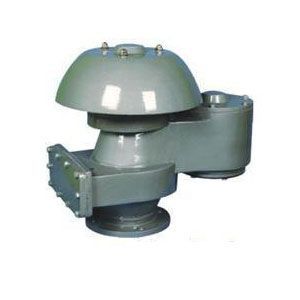

QZF-89型全天候防火防爆呼吸阀
产品名称：QZF-89型全天候防火防爆呼吸阀
产品型号：QZF-89型
连接方式：法兰
结构形式：挡板，活塞
驱动方式：手动
产品口径：DN50-DN300
公称压力：1.6MPA
阀体材质：铸钢，不锈钢，铸铁,304.316
产品详情
QZF-89防火呼吸阀详细信息：
全天侯防火防爆呼吸阀安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。全天侯防火防爆呼吸阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。全天侯防火防爆呼吸阀具有防冻性能，适用于寒冷地区。
| 呼吸阀型号：QZF-89 | 呼吸阀公称通径：50MM-300MM | 呼吸阀使用压力：0.6MPA-1.6MPA |
| 呼吸阀连接方式：法兰连接 | 呼吸阀形式：自动 | 呼吸阀主要功能：防止管道产生负压 |
| 呼吸阀使用介质：煤油、柴油、甲笨 | 呼吸阀材质： 铸钢 不锈钢 | 呼吸阀标准：机械部标准或定做非标 |
QZF-89全天侯防火防爆呼吸阀主要技术参数：
| 正压 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
| 负压 | 294.2Pa(36mmH2O) |
QZF-89全天侯防火防爆呼吸阀零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、铝合金 |
| 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
| 环境温度℃ | -30~60 |
QZF-89全天侯防火防爆呼吸阀国标法兰连接外形尺寸： GB、JB
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | L | H | N-d | |
| DN50 | Ø110 | Ø140 | 362 | 360 | 4×14 |
| DN80 | Ø170 | Ø185 | 513 | 445 | 4×18 |
| DN100 | Ø170 | Ø205 | 513 | 445 | 4×16 |
| DN150 | Ø225 | Ø260 | 640 | 610 | 8×18 |
| DN200 | Ø280 | Ø315 | 770 | 700 | 8×18 |
| DN250 | Ø335 | Ø370 | 918 | 828 | 12×18 |
| DN300 | Ø395 | Ø435 | 1050 | 910 | 12×23 |
QZF-89全天侯防火防爆呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | L | H | N-d | |
| 2" | 120.5 | 152 | 362 | 360 | 4×14 |
| 3" | 152.5 | 190 | 513 | 445 | 4×18 |
| 4" | 190.5 | 229 | 513 | 445 | 4×16 |
| 6" | 241.5 | 254 | 640 | 610 | 8×18 |
| 8" | 298.5 | 343 | 770 | 700 | 8×18 |
| 10" | 362 | 406 | 918 | 828 | 12×18 |
| 12" | 483 | 432 | 1050 | 910 | 12×23 |
