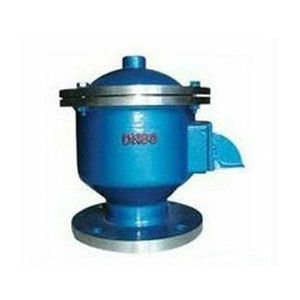

HX6、HXF6、HX8、HXF8单吸阀

产品名称：HX6、HXF6、HX8、HXF8单吸阀

产品型号：HX6、HXF6、HX8、HXF8

连接方式：法兰

结构形式：挡板，活塞

驱动方式：手动

产品口径：DN50-DN300

公称压力：1.6-2.5MPA

阀体材质：铸钢

产品详情

单吸阀结构尺寸：

单吸阀是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。

单吸阀结构特点:

根据国家标准《石油化工企业设计防火规范》GB50160-92之规定:甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。我厂生产的带吸入接管阻火呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

单吸阀零部件材料：

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60

单吸阀结构尺寸：

DN	50	80	100	150	200	250	300
H	250	400	400	470	550	620	700
H1	110	160	160	200	250	290	320
L	300	420	420	520	650	760	880
L1	165	250	250	320	400	480	550
