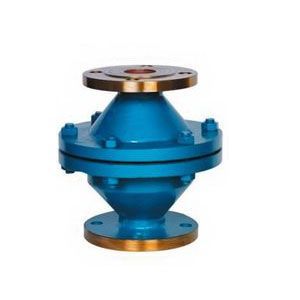

GZW-1型阻爆燃型管道阻火器
产品名称:GZW-1型阻爆燃型管道阻火器
产品型号:GZW-1型
连接方式:法兰
结构形式:阻爆燃型
驱动方式:手动
产品口径:DN20-DN600
公称压力:1.0Mpa-1.6Mpa
阀体材质:铸铁、铸钢、碳钢、不锈钢
GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。
该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。
性能及特点:
该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
主要用途
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
保养与维修
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
主要外形与法兰连接尺寸
型号 | 重 量 ( Kg/台) | PN (MPa) | 外形尺寸(mm) | 螺栓 | ||||
K | D | DL | L | 数量 | 螺纹 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 |
