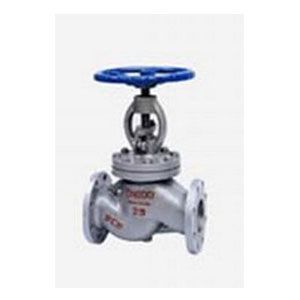

J41H直通式截止(节流)阀

产品名称：J41H直通式截止(节流)阀

产品型号：J41H

连接方式：法兰

结构形式：直通式

驱动方式：手动

产品口径：DN50-DN400

公称压力：1.6mpa-16.0mpa

阀体材质：铸钢、铬钼钢、不锈钢

产品详情

产品名称型号：J41H/W直通式截止（节流）阀

设计与制造标准：

●设计与制造：　GB12233

●法兰尺寸：　JB/T79　GB9113

●结构长度：GB12221

●检验与实验：　GB/T13927

公称压力 PN	公称通径 DN	主要连接尺寸									Z43外形尺寸
公称压力 PN	公称通径 DN	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
1.6MPa	15	130	95	65	45	-	14	2	-	4-14	119	75
	20	150	105	75	55	-	14	2	-	4-14	120	75
	25	160	115	85	65	-	14	2	-	4-14	126	75
	32	180	135	100	78	-	15	2	-	4-18	160	120
	40	200	146	110	85	-	16	2	-	4-18	168	120
	50	230	160	125	100	-	16	3	-	4-18	194	160
	65	290	180	145	120	-	18	3	-	4-18	-	-
	80	310	195	160	135	-	20	3	-	8-18	-	-
	100	350	215	180	155	-	20	3	-	8-18	-	-
	125	400	245	210	185	-	22	3	-	8-18	-	-
	150	480	280	240	210	-	24	3	-	8-23	-	-
2.5MPa	15	130	95	65	45	-	16	2	-	4-14	230	120
	20	150	105	75	55	-	16	2	-	4-14	275	140
	25	160	115	85	65	-	16	2	-	4-14	295	160
	32	180	135	100	78	-	18	2	-	4-18	335	160
	40	200	145	110	85	-	18	3	-	4-18	380	200
	50	230	160	125	100	-	20	3	-	4-18	398	240
	65	290	180	145	120	-	22	3	-	8-18	433	280
	80	310	195	160	135	-	22	3	-	8-18	468	320
	100	350	230	190	160	-	24	3	-	8-23	520	360
	125	400	270	220	188	-	28	3	-	8-25	556	400
	150	480	300	250	218	-	30	3	-	8-25	674	400
	200	600	360	310	278	-	34	3	-	12-25	806	450
	250	650	425	370	332	-	36	3	-	12-30	880	550
	300	750	485	430	390	-	40	4	-	16-34	995	800
4.0MPa	15	130	95	65	45	40	16	2	4	4-14	230	120
	20	150	105	75	55	51	16	2	4	4-14	275	140
	25	160	115	85	65	58	16	2	4	4-14	295	160
	32	180	135	100	78	66	18	3	4	4-18	308	160
	40	200	145	110	85	76	18	3	4	4-18	354	200
	50	230	160	125	100	88	20	3	4	4-18	380	240
	65	290	180	145	120	110	22	3	4	8-18	420	280
	80	310	195	160	135	121	22	3	4	8-18	462	320
	100	350	230	190	160	150	24	3	4.5	8-23	506	360
	125	400	270	220	188	176	28	3	4.5	8-25	556	400
	150	480	300	250	218	204	30	3	4.5	8-25	692	400
	200	600	375	320	282	260	38	3	4.5	12-30	806	450
6.4MPa	15	170	105	75	55	41	18	2	4	4-18	210	140
	20	190	125	90	68	51	20	2	4	4-18	248	160
	25	210	135	100	78	58	22	2	4	4-18	275	180
	32	230	150	110	82	66	24	3	4	4-23	355	200
	40	260	165	125	95	76	24	3	4	4-23	395	240
	50	300	175	135	105	88	26	3	4	4-23	450	280
	65	340	200	160	130	110	28	3	4	8-23	494	320
	80	380	210	170	140	121	30	3	4	8-23	531	360
	100	430	250	200	168	150	32	3	4.5	8-25	580	400
	150	550	340	280	240	204	38	3	4.5	8-34	710	450
