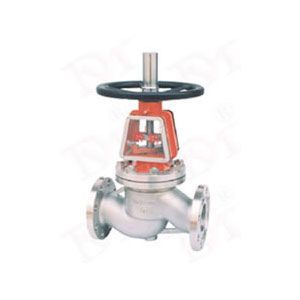

YJ41W氧气截止阀
产品名称：YJ41W氧气截止阀
产品型号：YJ41W
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN15-DN400
公称压力：1.6Mpa-10.0Mpa
阀体材质：铸钢，不锈钢,304.316
产品详情
YJ41W氧气截止阀
氧气截止阀
YJ41W氧气截止阀设计与制造标准：
●设计与制造：GB12235
●法兰尺寸：GB9113
●结构长度：GB12221
●检验与实验：GB/T13927
◆ YJ41W氧气截止阀主要性能和使用范围：
| 型号 | 公称压力 | 壳体试验压力Ps(Mpa) | 气密封试验 | 适用温度(℃) | 适用介质 | |
| 水 | 气 | |||||
| YJ41W-25P YJ41W-40P | 2.5 | 3.8 | 2.5 | 2.5 | 常温 | 氧气 |
◆YJ41W氧气截止阀主要外形尺寸：
| YJ41W-40P、YJ41W-40R | 重 量 (kg) | |||||||||||||
| 公称通径 DN(mm) | 尺 寸 (mm) | |||||||||||||
| L | D | D1 | D2 | D6 | b | f | fz | z-фd | Dz | i | H | D0 | ||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 | 5 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 | 7 |
| 32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 | 13.5 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 | 16 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 | 32 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 | 45 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 | 60 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 | 80 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 | 105 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 | 134 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 | 266 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-ф34 | 480 | 88 | 975 | 720 | 491 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-ф34 | 520 | 100 | 1115 | 800 | 705 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-ф41 | 650 | 140 | 1425 | 900 | 1234 |
