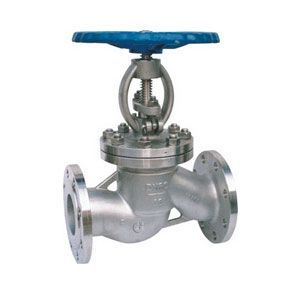

J41H国标截止阀
产品名称：J41H国标截止阀
产品型号：J41H
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN10-DN300
公称压力：1.6-16.0MPA
阀体材质：碳钢，不锈钢
产品介绍：
国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。
应用范围:
法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
结构特点：
截止阀产品设计制造按国家标准GB12235，结构合理，密封可靠，性能优良，造型美观。
阀瓣、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要和用户要求。
倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，填料与日俱更换可在不停机情况下进行方便快捷不影响系统运行。
标准规范：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
性能规范
| 公称压力 PN（MPa） | 试验压力（MPa） | 适用温度（℃） | 适用 介质 | ||||
| 强度试验 | 密封试验 | WCB | Wr5Mo | 1Cr18Ni12Mo2Ti | 1C18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 | 水、油品、蒸气、酸性介质 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15 | 11 | / | ||||
| 16.0 | 24 | 17.6 | |||||
零件材料与工况：
| 阀 体 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 盖 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 支 架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 阀 瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
| 阀 杆 | 2Cr13 | 316 | 25Cr2MoV | 304 |
| 阀 座 | 25 | 316 | 304 | 304 |
| 密封环 | 304、增强柔性石墨 | |||
| 填 料 | 增强柔性石墨 | |||
| 阀杆螺母 | ZCuA110Fe3 | |||
主要尺寸及重量：
| 公称压力 PN（MPa） | 公称通径 DN（mm） | 主要外形尺寸及连接尺寸（mm） | 重量 （kg） | |||||||||
| L | D | D1 | D2 | D6 | b-f | f2 | z-φd | H | Do | |||
| 1.6 | 10 | 130 | 90 | 60 | 40 | / | 14-2 | / | 4-14 | 198 | 120 | 4.7 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.2 | |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7.1 | |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 | |
| 50 | 230 | 160 | 125 | 100 | / | 18-3 | / | 4-18 | 350 | 240 | 14 | |
| 65 | 290 | 180 | 145 | 120 | / | 18-3 | / | 4-18 | 400 | 280 | 22.58 | |
| 80 | 340 | 195 | 160 | 135 | / | 20-3 | / | 8-18 | 355 | 280 | 29 | |
| 100 | 350 | 215 | 180 | 155 | / | 22-3 | / | 8-18 | 415 | 320 | 32.5 | |
| 125 | 400 | 245 | 210 | 185 | / | 24-3 | / | 8-18 | 460 | 360 | 80 | |
| 150 | 480 | 280 | 240 | 210 | / | 24-3 | / | 8-23 | 510 | 400 | 93.5 | |
| 200 | 600 | 335 | 295 | 265 | / | 26-3 | / | 12-23 | 710 | 400 | 180 | |
| 250 | 650 | 405 | 355 | 320 | / | 30-3 | / | 12-25 | 786 | 450 | 440 | |
| 300 | 750 | 460 | 410 | 375 | / | 30-4 | / | 12-25 | 925 | 500 | 648 | |
| 2.5 | 10 | 130 | 90 | 60 | 40 | / | 16-2 | / | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.4 | |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7 | |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 | |
| 50 | 230 | 160 | 125 | 100 | / | 20-3 | / | 4-18 | 350 | 240 | 16 | |
| 65 | 290 | 180 | 145 | 125 | / | 22-3 | / | 8-18 | 400 | 280 | 25 | |
| 80 | 310 | 195 | 160 | 145 | / | 22-3 | / | 8-18 | 355 | 280 | 30 | |
| 100 | 350 | 230 | 190 | 160 | / | 24-3 | / | 8-23 | 415 | 320 | 34.5 | |
| 125 | 400 | 270 | 220 | 188 | / | 28-3 | / | 8-25 | 460 | 360 | 89 | |
| 150 | 480 | 300 | 250 | 218 | / | 30-3 | / | 8-25 | 510 | 400 | 98 | |
| 200 | 600 | 360 | 310 | 278 | / | 34-3 | / | 12-25 | 710 | 400 | 180 | |
| 250 | 650 | 425 | 370 | 332 | / | 36-3 | / | 12-30 | 786 | 450 | 446 | |
| 300 | 750 | 485 | 430 | 390 | / | 40-4 | / | 12-30 | 925 | 500 | 654 | |
| 4.0 | 10 | 130 | 90 | 60 | 40 | 34 | 16-2 | 4 | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4 | 4-14 | 233 | 120 | 5.7 | |
| 20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4 | 4-14 | 275 | 140 | 7 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4 | 4-14 | 285 | 160 | 8.8 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4 | 4-18 | 302 | 180 | 11.8 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4 | 4-18 | 355 | 200 | 16.5 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4 | 4-18 | 373 | 240 | 24 | |
| 65 | 290 | 180 | 145 | 125 | 110 | 22-3 | 4 | 8-18 | 408 | 280 | 33 | |
| 80 | 310 | 195 | 160 | 145 | 121 | 22-32 | 4 | 8-18 | 436 | 320 | 44 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 4.5 | 8-23 | 480 | 360 | 60 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 4.5 | 8-25 | 558 | 400 | 89 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 4.5 | 8-25 | 611 | 400 | 98 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38-3 | 4.5 | 12-30 | 720 | 400 | 190 | |
