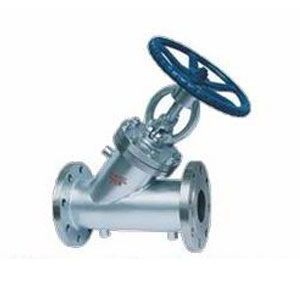

BJ45W保温夹套直流式截止阀

产品名称：BJ45W保温夹套直流式截止阀

产品型号：BJ45H，BJ45W

连接方式：法兰

结构形式：直流式

驱动方式：手动

产品口径：DN15-DN150

公称压力：2.5mpa-6.4mpa

阀体材质：铸钢，不锈钢，铸铁,304.316

产品详情

保温夹套直流式截止阀,保温夹套截止阀,直流式截止阀

BJ45H/W保温夹套直流式截止阀又称夹套截止阀，主要应用于化工、石油、制药、冶金等行业的系统管路中，主要作用是输送在常温状态下会凝固、易结晶的介质。BJ45W保温截止阀两法兰之间焊装有金属夹套，在截止阀的侧面和底部设置了夹套接口，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温截止阀的连接法兰相较于普通截止阀要大一至两个规格。

BJ45H/W保温夹套截止阀产品性能规范

保温夹套截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

型号	公称压力PN(MPa)	试验压力		适用温度	适用介质	保温套压力(MPa)
型号	公称压力PN(MPa)	壳体	密封	适用温度	适用介质	保温套压力(MPa)
BJ45W-25P	2.5	3.75	2.75	≤200	硝酸类	≤1.0
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6
BJ45W-25R	2.5	3.75	2.75		硝酸类
BJ45W-40R	4.0	3.0	4.4
BJ45W-64R	6.4	9.0	6.6

BJ45H/W保温夹套直流式截止阀型主要外形尺寸和连接尺寸(II型法兰大一级)

公称压力PN	公称通径DN	尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D3	B1	fo	B	D6	3-G	Z-Φd	H	H1	Do
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-Φ14	250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8	4-Φ14	292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8	4-Φ18	340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2	4-Φ18	338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2	4-Φ18	360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2	8-Φ18	410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2	8-Φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2	8-Φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2	8-Φ25	560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2	8-Φ25	625	737	360
	150	550	330	280	248	212	11	4.5	32	204	1/2	12-Φ25	720	790	360

BJ45H/W保温夹套直流式截止阀主要零件材料

零件名称	阀体、阀盖	阀瓣	垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P	铬镍钛钢	铬镍钛钢+硬质合金	聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P	铬镍钼钛钢	铬镍钼钛钢+硬质合金	聚四氟乙烯
