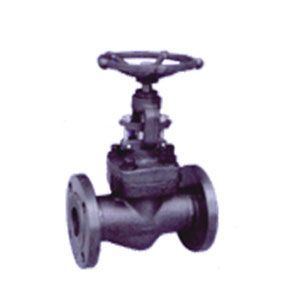

锻钢法兰截止阀J41H

一、锻钢法兰截止阀 概述

锻钢整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

二、锻钢法兰截止阀 结构设计和规范

锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。

三、锻钢法兰截止阀 结构型式

1、全通径或缩径

2、结构长度按ANSI/ASME B16.10

3、法兰按ANSI/ASME B16.5

4、自密封阀盖

5、明杆带支架

6、两端自动调整的填料压套；

7、本体倒密封

8、整体阀体法兰

9、对焊端按ANSI/ASME B16.25

10、环连接阀体阀盖垫片

11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖

四、锻钢法兰截止阀 零件材料

注意：
1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
五、锻钢法兰截止阀 规格尺寸及重量
150～600LB

900～1500LB
