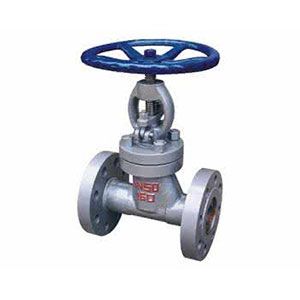

L41H法兰节流阀
产品名称:L41H法兰节流阀
产品型号:L41H
连接方式:法兰
结构形式:直通式
驱动方式:手动
产品口径:DN10~DN300
公称压力:1.0-70.0MPa
阀体材质:不锈钢,铸钢,铸铁,锻钢
一、L41H节流阀简介:
节流阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰,结构形式可选用直通式、角式,密封结构可选用软密封、硬密封,压力范围PN0.1-32Mpa,公称通径为DN15-400mm,材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛,同一种阀门在不同的场合与工况有不同的搭配,如果您是非专业人士,欢迎您向本公司来电咨询。
产品详情
节流阀介绍:
1、节流阀是指通过改变通道面积达到控制或调节介质流量与压力的阀门。节流阀在管路中主要作节流使用。
2、最常见的节流阀是采用截止阀改变阀瓣形状后作节流用。但用改变截止阀或闸阀开启高度来作节流用是极不合适的,因为介质在节流状态下流速很高,必然会使密封面冲蚀磨损,失去切断密封作用。同样用节流阀作切断装置也是不合适的。
节流阀适用范围:
节流阀按通道方式可分为直通式和角式两种;按启闭件的形状分,有针形、沟形和窗形三种。节流阀的阀瓣有多种形状,常见的有:
1. 钩形阀瓣,常用于深冷装置中的膨胀阀。
2. 窗形阀瓣,适用于口径较大的节流阀。
3. 塞形阀瓣,适用于中小口径节流阀,使用较普遍。
节流阀结构特点:
1、构造较简单,便于制造和维修,成本低。
2、调节精度不高,不能作调节使用。
3、密封面易冲蚀,不能作切断介质用。
4、密封性较差。
节流阀标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
L41H节流阀性能范围:
型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
L41H-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
硝 酸 类 | ||||||
L41H-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 类 | ||||||
L41H-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | NITRIC ACID |
硝 酸 类 | ||||||
L41H-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
醋 酸 类 |
L41H节流阀主要零件材料:
零件名称 | 材 料Material | |
L41H-16P-25P-40R | L41H-16R-25P-40R | |
阀体、阀盖 | 铬镍钛钢 Ci Ni Ti | 铬镍钼钛钢 Ci Ni Mo Ti Steel |
阀 板 | ||
阀 杆 | ||
阀杆螺母 | 铝铁青铜 | |
手 轮 | 灰铸铁、可铸锻铁 |
L41H节流阀主要连接尺寸和外形尺寸
型 号 Type | 公称通径 DN | 尺 寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
L41H-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 |
L41H节流阀主要连接尺寸和外形尺寸
型号 Type | 公称通径 DN | 尺 寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
L41H-25P(R) | 15 | 130 | 95 | 65 | 45 | 233 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 275 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 285 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 302 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 355 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 362 | 20-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 400 | 22-3 | 8-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 430 | 22-3 | 8-18 | 320 | |
100 | 350 | 230 | 190 | 160 | 465 | 24-3 | 8-23 | 360 | |
125 | 400 | 270 | 220 | 188 | 550 | 28-3 | 8-25 | 400 | |
150 | 480 | 300 | 250 | 218 | 700 | 30-3 | 8-25 | 400 | |
200 | 600 | 360 | 310 | 278 | 780 | 34-3 | 12-25 | 450 | |
250 | 730 | 425 | 370 | 335 | 900 | 36-3 | 12-30 | 550 |
