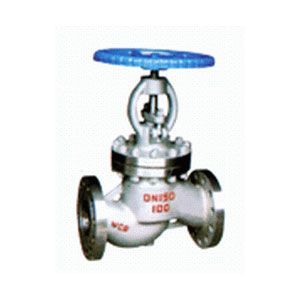

J41H

产品名称：J41H

产品型号：J41H

连接方式：法兰

结构形式：直通

驱动方式：手动

产品口径：直通

公称压力：4.0Mpa

阀体材质：不锈钢304.316

产品详情

J41HJ41H手动法兰截止阀|J41H铸钢截止阀的详细资料：

一、J41H截止阀主要用途

法兰连接的截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、J41H手动截止阀结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

J41H铸钢截止阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

J41H手动法兰截止阀主要零件材料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度（≤℃）
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

J41H截止阀主要外形尺寸、连接尺寸及质量

公称压力 PN（MPa）	公称通径 DN（mm）	标准值									参考值
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	n2	D6	b	f	f1	Z-φd	D0	H	质量（kg）
1．6	15	130	95	65	45		16	2		4-φ14	218	120	5．2
	20	150	105	75	55		16	2		4-φ14	258	140	7．1
	25	160	115	85	65		16	2		4-φ14	275	160	7．4
	32	180	135	100	78		18	2		4-φ18	280	180	8．5
	40	200	145	110	85		18	3		4-φ18	330	200	12．5
	50	230	160	125	100		18	3		4-φ18	350	240	20
	65	290	180	145	120		18	3		4-φ18	400	280	25
	80	310	195	160	135		20	3		8-φ18	355	280	35
	100	350	215	180	155		22	3		8-φ18	415	320	50
	125	400	245	210	185		24	3		8-φ18	460	360	75
	150	480	280	240	210		24	3		8-φ23	510	400	100
	200	600	335	295	265		26	3		12-φ23	710	400	210
	250	650	405	355	320		30	3		12-φ23	786	450	446
	300	750	460	410	375		30	3		12-φ23	925	500	648
2.5	15	130	95	65	45		16	2		4-φ14	120	218	5.2
	20	150	105	75	55		16	2		4-φ14	140	258	7．0
	25	160	115	85	65		16	2		4-φ14	160	275	7．4
	32	180	135	100	78		18	2		4-φ18	180	280	8．5
	40	200	145	110	85		18	3		4-φ18	200	330	12．5
	50	230	160	125	100		20	3		4-φ18	240	350	16
	65	290	180	145	120		22	3		8-φ18	250	345	22
	80	310	195	160	135		22	3		8-φ18	250	360	33
	100	350	230	190	160		24	3		8-φ23	320	370	18
	125	400	270	220	188		28	3		8-φ25	320	480	85
	150	480	300	250	218		30	3		8-φ25	320	598	105
	200	600	360	310	278		34	3		12-φ25	400	702	178
	250	622	425	370	332		36	3		12-φ30	400	782	446
	300	698	485	430	390		40	4		16-φ30	500	880	456
4．0	15	130	95	65	45	40	16	2	4	3-φ14	120	, 233	5．4
	20	150	105	75	55	5l	16	2	4	3-φ14	140	275	7．0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8．85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11．8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16．5
	50	230	160	125	100	88	20	3	4	4-φ18	200	350	23
	65	290	180	145	120	110	22	3	4	8-φ18	250	400	28
	80	310	195	160	135	121	22	3	4	8-φ18	250	430	33
	100	350	230	190	160	150	24	3	4．5	8-φ23	320	465	53
	125	400	270	220	188	176	28	3	4．5	8-φ25	320	505	93
	150	480	300	250	218	204	30	3	4．5	8-φ25	320	611	115
	200	600	375	320	282	260	38	3	4．5	12-φ30	400	722	210
6．4	15	170	105	75	55	41
