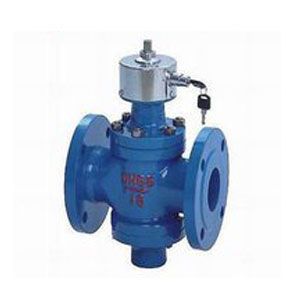

ZL47F-16自力式平衡阀
产品名称：ZL47F-16自力式平衡阀
产品型号：ZL47F-16
连接方式：法兰
结构形式：直通式
驱动方式：手动
产品口径：DN15～300mm
公称压力：0.6MPa～1.6MPa
阀体材质：HT200 WCB 304
产品详情
主要技术参数：
公称压力：1.6MPa
公称通径：15～400mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
法兰标准：GB/T17241.6 GB/T9113
试验标准：GB/T13927 API598
主要零件材料：
| 零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 膜片 |
| 材料 | 灰铸铁、铸钢 | 不锈钢 | 铸铜 | 丁腈橡胶 |
主要外形尺寸：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 315 | 350 | 430 | 520 | 635 | 670 | 700 |
| H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 337 | 257 | 407 | 452 | 486 | 534 | 534 |
| H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 | 430 | 553 | 561 |
