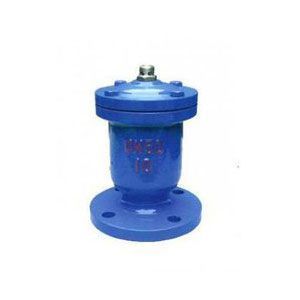

(QB1)-10单口排气阀

产品名称：(QB1)-10单口排气阀

产品型号：(QB1)-10

连接方式：法兰，丝扣

结构形式：直通式

驱动方式：手动

产品口径：DN10-DN50

公称压力：0.6～1MPa

阀体材质：HT200 WCB 304

产品详情

QB1排气阀概述

1. 本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。

2. QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

单口排气阀工作原理

管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

单口排气阀零件材料

1.阀体、铸铁

2.阀盖、铸铁

3.浮球、不锈钢

4. 塞头、橡胶

5.排气嘴、黄铜

6.螺丝、螺帽、元钢

单口排气阀主要尺寸单位:mm
