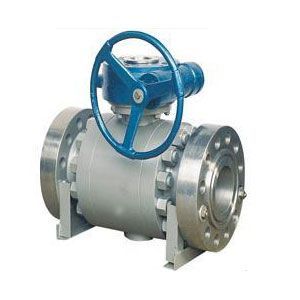

抗硫球阀
产品名称：抗硫球阀
产品型号：KQ347/OQK647/OQK947
连接方式：法兰
结构形式：固定式
驱动方式：蜗轮
产品口径：DN50-600(可以根据您的要求定做)
公称压力：1.6MPa-16.0(可以根据您的要求定做)
阀体材质：锻钢、铸钢、碳钢、不锈钢、304、316
产品详情
KQ347/OQK647/OQK947抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
KQ41F抗硫球阀主要性能及规范
| 公称压力 PN(MPa) | 试验压力(MPa) | 压力级 | 试验压力(MPa) | ||||
| 壳体 | 高压液密封 | 低压气密封 | 壳体 | 高压液密封 | 低压气密封 | ||
| 2.5 | 3.75 | 2.75 | 0.6 | CLASS150 | 2.94 | 2.16 | 0.6 |
| 4.0 | 6.0 | 4.4 | CLASS300 | 7.76 | 5.62 | ||
| 6.4 | 9.6 | 7 | CLASS600 | 15.3 | 11.23 | ||
| 10.0 | 15 | 11 | CLASS900 | 23 | 16.85 | ||
KQ41F抗硫球阀型号、零件材料及主要参数
| 主要型号 | 零件名称 | 材质 | |||
| 碳钢 | 低温钢 | 不锈钢 | |||
| OQK41/7E OQK341/7E OQK641/7E OQK941/7E | 阀体 | A105 | A350LF2 | A182 F316 | |
| 球体 | A105+镀镍 | A350LF2 | A182 F316 | ||
| 阀杆、固定轴 | 45/40cr+镀镍 | 42CrMo+镀镍 | A182 F316 | ||
| 阀座 | A105+镀镍 | A350LF2+镀镍 | A182 F316 | ||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | ||||
| O型圈 | 氟橡胶 | ||||
| 垫片、填料 | 柔性石墨 V型聚四氟乙烯 | ||||
| 轴套 | SF自润滑轴承 | ||||
| 螺栓 | A193 B7M | A193 B7M | 316 | ||
| 螺母 | A194 2HM | A194 7M | 316 | ||
| 应 用 规 范 | 结构长度按 | GB12221-89 ANSI B16.10 | |||
| 法兰尺寸按 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||||
| 焊接标准按 | GB12221-89 ANSI B16.25 | ||||
| 检验试验按 | GB/T13927 JB/T9092-99 API598 | ||||
| 防火试验按 | API 607 BS6755 II | ||||
本文来自：北方阀门集团有限公司，转载请注明出处：http://www.zgbffm.com/html/cpxt/qf_61_1282.html
