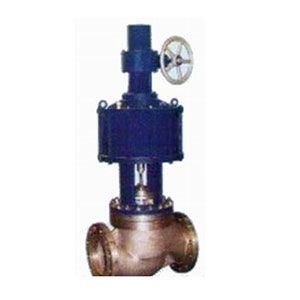

液化气紧急切断阀 产品说明

QDQ421F液化气紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性，安装在液化石油气,天燃气与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，紧急切断阀≤5秒迅速关闭而止漏，起到安全保护作用。广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。

QDQ421F液化气紧急切断阀特点

液化气紧急切断阀是自动化系统中执行机构的一种新型阀门，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。产品具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气或氮气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。

QDQ421F液化气紧急切断阀电控的工作原理

1.液化气紧急切断阀气源入口按装一只二位三通电磁阀，可利用远程电器控制台控制阀门开关。

2.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.

3.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.

QDQ421F液化气紧急切断阀性能规范

压力等级：1.6/4.0Mpa

气缸工作压力：≤2.0Mpa

使用温度 ：-40~ 80℃

气缸使用介质： 氮气`无水空气

使用介质： 天然气，液化气，液氨

熔闭时间：±70℃

关闭时间：≤5秒

气缸开启压力：≥0.3-0.6Mpa

阀体：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

类型：常开式，常闭式

QDQ421F液化气紧急切断阀安装尺寸单位:(mm)
