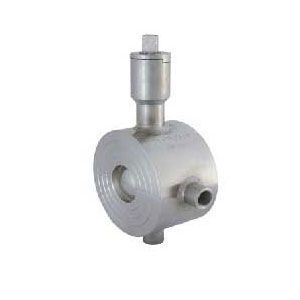

保温夹套对夹式球阀
产品名称：保温夹套对夹式球阀
产品型号：BQ71F/H
连接方式：对夹式
结构形式：浮动直通
驱动方式：手动
产品口径：50-200A
公称压力：1.0～16MPa
阀体材质：WCB 20# A105 304 304L 316 316L
产品详情
■产品特点
保温夹套对夹连接球阀是我厂开发研制的专利产品，专利号为：ZL93201429.1，它具有结构紧凑、密封可靠，重量轻、保温性能好，安装方便，启闭轻构等特点。
■主要零件材料及适用工况
| 主要零件材料 | 阀 体 | WCB | ZG1Cr18 No9Ti | CF8(304) | CF3 (304) | CF3(304L) | ZG1Cr18Ni12 Mo2Ti | CF8M (316) | CF3M (316L) |
| 球体 阀杆 | 2Cr13 | 1CR18N i9Ti | 0Cr19Ni9 (304) | 00Cr19Ni11 (304) | 1CR18Ni12 Mo2Ti | 0Cr17Ni12 Mo2Ti | 0Cr17Ni12Mo2 (316) | 0Cr17Ni12Mo2 (316L) | |
| 密封圈 | 增强聚四氟乙烯、对位聚苯 | ||||||||
| 适用工况 | 适用介质 | 重油、 胶类等 | 硝酸等 腐蚀性介质 | 强氧化性介质 | 醋酸等 腐性介质 | 司法部素等腐蚀介质 | |||
| 适用温度 | -29-180℃(增强聚四氟乙烯)、-29-300℃(对位聚苯) | ||||||||
■主要尺寸及重量
| 阀门公称通径DN | 尺寸（mm） | G | 重量（kg） | ||||||||||||
| mm | in | mm | in | L | D | Lo | H | 手动 | 氧动 | 电动 | |||||
| ① | ② | ③ | 手动 | 氧动 | 电动 | ||||||||||
| 15 | 1/2 | 15*32 | 1/2*1/4 | 50 | 84 | 75 | 84 | 140 | 140 | 285 | 380 | G3/8 | 1.7 | 5.1 | 8.7 |
| 20 | 3/4 | 20*40 | 3/4*1/2 | 55 | 94 | 85 | 89 | 180 | 150 | 295 | 390 | G3/8 | 2 | 5.4 | 9 |
| 25 | 1 | 25*50 | 1*2 | 60 | 109 | 103 | 104 | 200 | 160 | 305 | 400 | G1/2 | 2.9 | 6.3 | 10 |
| 32 | 1/4 | 32*50 | 1/4*2 | 70 | 109 | 103 | 104 | 200 | 178 | 327 | 418 | G3/4 | 3.8 | 10.2 | 11 |
| 40 | 1/2 | 40*65 | 1/2*2/2 | 80 | 129 | 122 | 124 | 200 | 180 | 330 | 420 | G3/4 | 5.8 | 12.2 | 13 |
| 50 | 2 | 50*80 | 2*3 | 90 | 144 | 135 | 134 | 250 | 195 | 345 | 435 | G3/4 | 8.5 | 15 | 16 |
| 65 | 2/2 | 65*100 | 2/2*4 | 110 | 164/170 | 173 | 159 | 300 | 205 | 430 | 445 | G3/4 | 13 | 32 | 20 |
| 80 | 3 | 80*125 | 3*5 | 120 | 194/198 | 196 | 190 | 350 | 215 | 440 | 515 | G3/4 | 18 | 37 | 52 |
| 100 | 4 | 100*150 | 4*6 | 140 | 220/228 | 222 | 220 | 450 | 245 | 470 | 545 | G3/4 | 28 | 47 | 62 |
| 125 | 5 | 125*200 | 5*8 | 160 | 275/288 | 279 | 270 | 600 | 270 | 670 | 630 | G3/4 | 40 | 59 | 83 |
| 150 | 6 | 150*200 | 6*8 | 180 | 275/288 | 279 | 270 | 720 | 290 | 710 | 650 | G3/4 | 56 | 75 | 95 |
注：1为PN1.0、1.6、2.5MPa球阀的数值，其中以分数表示者，分子为PN1.0、1.6MPa的值，分母为PN2.5MPa的值；
2为PN2.0MPa、Class150球阀的数值。
■型号及主要参数
| 配管法兰 | 公称压力 或压力级 | 产品型号 | ||||||
| JB/T74-90 (JB74-90)、GB91 12-9131 HGJ44-76 | PN1.0MPa | BQ71F-10C | BQ71F -10P | BQ71F- 10P 8 | BQ71F- 10P 3 | BQ71F- 10R | BQ71F- 10R 8 | BQ71F- 10R 3 |
| PN1.6MPa | BQ71F-16C | BQ71F -16P | BQ71F- 16P 8 | BQ71F- 16P 3 | BQ71F- 16R | BQ71F- 16R 8 | BQ71F- 16R 3 | |
| PN2.5MPa | BQ71F-25 | BQ71F -25P | BQ71F- 25P 8 | BQ71F- 25P 3 | BQ71F- 25R | BQ71F- 25R 8 | BQ71F- 25R 3 | |
| GB9112-9131、SH3406 | PN2.0MPa | BQ71F-20C | BQ71F -20P | BQ71F- 20P 8 | BQ71F- 20P 3 | BQ71F- 20R | BQ71F- 20R 8 | BQ71F- 20R 3 |
| ANSI B16.5 | Class 150 | BQ71F-150(Lb)C | BQ71F-150(Lb)P | BQ71F-150(Lb)P 8 | BQ71F-150 (Lb)P 3 | BQ71F-150 (Lb)R | BQ71F-150 (Lb)R 8 | BQ71F-150 (Lb)R 3 |
| JIS B2212 | 10K | BQ71F-10 (K)C | BQ71F-10(K)P | BQ71F-10 (K)P 8 | BQ71F-10 (K)P 3 | BQ71F-10 (K)R | BQ71F-10 (K)R 8 | BQ71F-10 (K)R 3 |
| 氧动球阀 | 在相应的手动型号的BQ后插入“6”表示，示例：BQ671F-16C。氧动装置的氧源压力为.04-0.4MPa | |||||||
| 电动球阀 | 在相应的手动型号的BQ后插入“9”表示，示例：BQ971F-16C | |||||||
注：1密封圈材料选用对位聚苯，则将型号中密封面材料代号“F”改为“Fs”示例：BQ71Fs-16C。
本文来自：北方阀门集团有限公司，转载请注明出处：http://www.zgbffm.com/html/cpxt/qf_8_821.html
