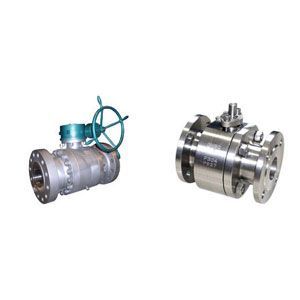

高压锻造球阀

高压锻造球阀外形及主要尺寸：

一、产品结构及其特性说明

高压锻造球阀是一种结构新颖，技术先进，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是：

1.阀门为全通道设计，流体阻力小。

2.阀门采用三体结构，拆装方便，便于现场维修、更换。

3.具有防火结构，可以保证在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。

4.下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。

5.阀门的启闭力小，开关轻便。

二、性能及设计规范：

1. 公称压力等级: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅级

2. 公称通径: DN15～50； 1/2"-2"

3. 适用温度: -29～150℃

4. 适用介质:碳钢：适用水 蒸气 油品等介质

                不锈钢：酸、碱等腐蚀性介质

5. 连结方式：焊接端按GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT

三、压力验试:验收标准按JB/T9092及API 598

四、主要外型尺寸及重量
