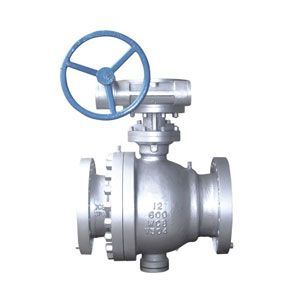

Q47F美标法兰固定球阀
产品名称：Q47F美标法兰固定球阀
产品型号：Q47F
连接方式：法兰
结构形式：固定式
驱动方式：手动
产品口径：1/2-40”
公称压力：150LB-600LB
阀体材质：WCB 304 304L 316 316L
产品详情
固定金属硬密封球阀简介
固定金属硬密封球阀产品结构特点Construction Features
经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。
固定金属硬密封球阀 球阀主要零件及材质Main Parts and Materials
| 序号 N。 | 零件名称 Accessory name | 材质 Material | |
| CB | ASTM | ||
| 1 | 阀体 Body | WCB | A216-WCB |
| 2 | 阀座 Seat | 1Cr18Ni9Ti | 304 |
| 3 | 球体 Ball | 2Cr13 | A276-420 |
| 4 | 螺钉 Screw nial | 35 | A193-B7 |
| 5 | 手柄 Wrench | 玛钢 | A47-667 Gr.32510 |
| 6 | 挡圈 Ring | 65Mn | AISI 1066 |
| 7 | 阀杆 Stem | 1Cr13 | A276-410 |
| 8 | 定位片 Locating piece | 25 | A105 |
| 9 | 填料压盖 Gland | WCB | A216-WCB |
| 10 | 填料 Stuffing | 柔性石墨 graphite PTFE | 柔性石墨 graphite PTFE |
| 11 | 垫片 Gasket | 柔性石墨 +不锈钢 graphite+stainless steel | B12.10-304/F.G |
| 12 | 螺母 Nut | 35 | A194-2H |
| 13 | 螺柱 Stud | 35CrMoA | A193-B7 |
| 14 | 座垫 Gasket | 1Cr18Ni9Ti | 304 |
| 15 | 弹簧 Spring | 60Si2Mn | AISI 9260 |
固定金属硬密封球阀产品性能规范 Performance Specification of the Products
| 压力等级 Pressure Rating | ||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 1.50 | 300 | 400 | 600 | ||
| 试验压力 Test Pressure (MPa) | 壳体试验 Shell Test | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封试验 Pressure Test | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5 5 | 7.48 | 11.0 | |
| 适用工况 Applicable Operating Mode | 适用介质 Applicable Mediums | 纸浆、浆料、粉尘及含各种固体颗粒的介质 Pulps like paper pulp, dusts, and medium with solid particles. | ||||||||
| 适用温度 Applicable Temperature | -196～≤550℃ | |||||||||
| 适用规范 Applicable specification | 设计制造按 The designing and manufacturing work follows | GB12237-89 API 6D JPI7S-48 | ||||||||
| 法兰尺寸按 Flange dimension according | JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
| 结构长度按 Physical dimension according | GB12221-89 ANSI B16.10 AIS B2002 | |||||||||
| 检验试验按 Test and inspection according | JB/T9092-99 API 598 | |||||||||
