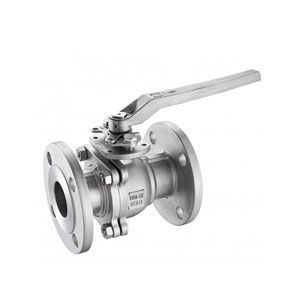

Q41F德标球阀

产品名称：Q41F德标球阀

产品型号：Q41F

连接方式：法兰

结构形式：浮动直通

驱动方式：手动

产品口径：DN10-DN400

公称压力：10K~16K

阀体材质：铸钢，锻钢，不锈钢

产品详情

德标球阀概述：

适用介质石油化工，水，气压力范围 1.6-40（Mpa）适用温度 100-400（℃）主体材料不锈钢，碳钢工作介质：适用于水、煤气、油品、氨等腐蚀性等介质全通径流量对焊端按ANSI16。

德标法兰，法兰密封垫片PN10-PN400bar

德标标准号	公称压力PN	公称通径DN	d1		D	b	k	h1	d3	S	h2	d4	f	螺栓数	d2	d5	d6	d7	e	法兰重量公斤
德标标准号	公称压力PN	公称通径DN	系列1	系列2	D	b	k	h1	d3	S	h2	d4	f	螺栓数	d2	d5	d6	d7	e	法兰重量公斤
DIN 2632	10 bar	200 250 300 350 400 500 600 700	219.1 273.0 323.9 355.6 406.4 508.0 610.0 711.0	219.0 273.0 325.0 351.0 402.0 500.0 609.6 720.0	340 395 445 505 565 670 780 895	24 26 26 26 26 28 28 30	295 350 400 460 515 620 725 840	62 68 68 68 72 75 80 80	235 292 344 385 440 542 642 745	5.9 6.3 7.1 7.1 7.1 7.1 7.1 8	16 16 16 16 16 16 18 18	268 320 370 430 482 585 685 800	3 3 4 4 4 4 5 5	8 12 12 16 16 20 20 24	22 22 22 22 26 26 30 30	220 274 325 368 420 520 620 720	272 327 377 437 488 593 694 809	- - - - - - - -	2 2 2 2 2 2 2 2	11.3 14.7 17.4 23.6 28.6 38.1 44.6 62.4
DIN 2633	16 bar	20 25 32 40 50 65 80 100 125 150 200 250 300 350 400	26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 168.3 219.1 273.0 323.9 355.6 406.4	28.0 34.0 42.0 48.0 60.0 76.0 89.0 114.0 140.0 168.0 219.0 273.0 325.0 351.0 402.0	105 115 140 150 165 185 200 220 250 285 340 405 460 520 580	16 16 16 16 18 18 20 20 22 22 24 26 28 30 32	75 85 100 110 125 145 160 180 210 240 295 355 410 470 525	38 38 40 42 45 45 50 52 55 55 62 70 78 82 85	40 45 56 64 75 90 105 131 156 184 235 292 344 390 445	2.3 2.6 2.6 2.6 2.9 2.9 3.2 3.6 4 4.5 5.9 6.3 7.1 8 8	6 6 6 7 8 10 10 12 12 12 16 16 16 16 16	58 68 78 88 102 122 138 158 188 212 268 320 378 438 490	2 2 2 3 3 3 3 3 3 3 3 3 4 4 4	4 4 4 4 4 4 8 8 8 8 12 12 12 16 16	14 14 18 18 18 18 18 18 18 22 22 26 26 26 30	28 35 43 49 61 77 90 115 141 169 220 274 325 368 420	60 70 81 91 106 126 141 161 191 217 272 328 383 443 494	- - - - - - - - - - - - - - -	2 2 2 2 2 2 2 2 2 2 2 2 2 2 2	0.95 1.14 1.69 1.86 2.53 3.06 3.70 4.62 6.30 7.75 11.0 15.6 22.0 31.2 39.3
DIN 2635	40 bar	20 25 32 40 50 65 80	26.9 3.7 42.4 48.3 60.3 76.1 88.9	28.0 34.0 42.0 48.0 60.0 76.0 89.0	105 115 140 150 165 185 200	18 18 18 18 20 22 24	75 85 100 110 125 145 160	40 40 42 45 48 52 58	40 46 56 64 75 90 105	2.3 2.6 2.6 2.6 2.9 2.9 3.2	6 6 6 7 8 10 12	58 68 78 88 102 122 138	2 2 2 3 3 3 3	4 4 4 4 4 8 8	14 14 18 18 18 18 18	28 35 43 49 61 77 90	60 70 81 91 106 126 141	- - - - - - -	2 2 2 2 2 2 2	1.06 1.29 1.88 2.33 2.82 3.74 4.75
