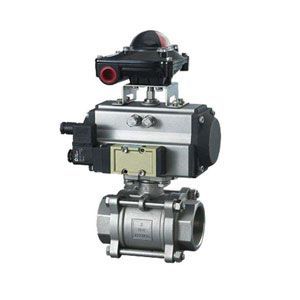

气动二片式内螺纹球阀
产品名称:气动二片式内螺纹球阀
产品型号:Q611F
连接方式:内螺纹
结构形式:浮动直通
驱动方式:气动
产品口径:DN15-DN200
公称压力:1.6~6.4MPA
阀体材质:铸钢,锻钢,不锈钢
【产品名称:气动二片式内螺纹球阀】
【产品型号:2Q611F】
气动二片式内螺纹球阀产品简介:
Q611F气动二片式球阀阀体铸造采用国外引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
气动二片式内螺纹球阀工作原理:
气动二片式球阀是由气动执行器与二片式球阀组成,利用压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单、操作方便等优点。提高了使用寿命,气缸内输入气压后,作用于活塞上产生一定的推力,使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,广泛应用于生产过程自动控制系统中的调节或开关操作场合。
气动二片式内螺纹球阀产品特点:
1、二片式气动球阀由仿意大利AT气动执行机构和Q11F球阀组成。
2、可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。
3、气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。
4、采用精密压铸工艺制作的铝合金活塞,保证了双活塞精确的对称,并配合高质量的O型环和导向阀,可的供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。
5、活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,正常使用寿命可达100万次!
6、阀体设计,铸造均采用台湾的先进工艺,具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。
7、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。
气动二片式内螺纹球阀主要技术参数:
☆阀体
阀体形式 | 内螺纹精铸阀体 |
公称通径 | DN6~100mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |
连接形式 | 管螺纹(G)、锥螺纹(NPT) |
阀盖形式 | 一体式 |
压盖型式 | 压帽拧紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
☆阀内件
阀芯形式 | O型球型阀芯 |
流量特性 | 快开特性 |
☆执行机构
执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -20~+90℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
☆主要零件材料
1 | 左阀体 | WCB、CF8、CF8M、CF3M |
2 | 阀座 | PEFE、PPL、304、316 |
3 | 球体 | WCB、CF8、CF8M、CF3M |
4 | 密封圈 | PTFE/金属石墨缠绕垫片 |
5 | 右阀体(中阀体) | WCB、CF8、CF8M、CF3M |
6 | 阀杆 | 2Cr13304、316、316L |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
☆主要性能指标
公称通径DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||
动作范围 | 0~90° | |||||||||||
泄露量Q | 软密封为零泄露;金属密封符合ANSI B16.104 IV级标准 | |||||||||||
基本误差 | 带定位器:小于全行程的±2% | |||||||||||
回差 | 带定位器:小于全行程的2% |
☆主要性能参数
试验压力(Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~0.7 |
气动二片式内螺纹球阀连接尺寸
公称通径 | 内螺纹连接 | |||||
mm | inch | D | L | H | G | A |
10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
25 | 1 | 25 | 90 | 180 | 1″ | 140 |
32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
50 | 2 | 50 | 144 | 210 | 2″ | 190 |
65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
80 | 3 | 78 | 206 | 250 | 3″ | 247 |
100 | 4 | 98 | 240 | 270 | 4″ | 247 |
