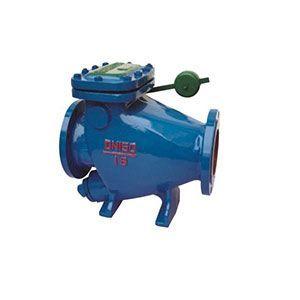

活塞式缓闭止回阀

产品名称：活塞式缓闭止回阀

产品型号：HH44X

连接方式：法兰

结构形式：缓闭

驱动方式：手动

产品口径：DN50-1200

公称压力：0.6～2.5MPa

阀体材质：HT200 WCB 304

产品详情

一、HH44X微阻缓闭止回阀产品概述

HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。

二、HH44X微阻缓闭止回阀主要零件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞、弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	丁腈橡胶

三、HH44X微阻缓闭止回阀主要技术参数

型号	公称压力	试验压力		适用温度	适用介质	缓闭时间
		壳体	密封
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80℃	清水、污水、海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

四、HH44X微阻缓闭止回阀主要外形尺寸

公称通径	尺寸			公称通径	尺寸
公称通径	L	H	H1	公称通径	L	H	H1
40	140	200	88	350	290	480	297
50	150	215	98	400	310	550	324
65	170	225	108	450	330	585	351
80	180	235	118	500	350	640	379
100	190	280	130	600	390	720	434
125	200	290	148	700	430	780	491
150	210	310	172	800	470	840	549
200	230	350	210	900	510	990	600
250	250	415	240	1000	550	1050	655
300	270	450	264	1200	630	1210
