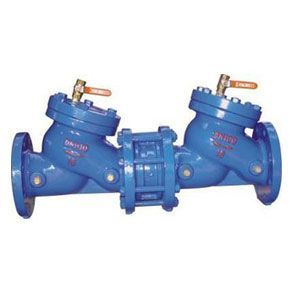

防污隔断阀
产品名称：防污隔断阀
产品型号：HS41X
连接方式：法兰式
结构形式：
驱动方式：手动
产品口径：DN50-DN600
公称压力：0.6～2.5MPa
阀体材质：HT200 WCB 304
产品详情
HS41X防污隔断阀介绍
HS41x防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
一、主要零部件材料
| 序号 | 零部件名称 | 材质 |
| 1 | 阀体 | 铸铁、球墨铸铁槠钢 |
| 2 | 阀盖 | 铸铁球墨铸铁铸钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钒钢 |
| 5 | 放污阀 | 黄铜 |
二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB／T l7241.6 GB／T 9113
试验标准：GB/T13927 API1598
三、主要连接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 458 | 482 | 551 | 653 | 735 | 973 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
