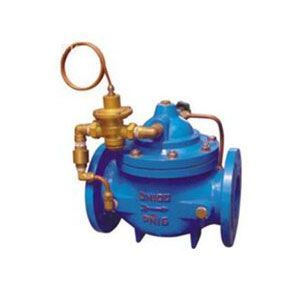

限流止回阀

LH45X-16 型限流止回阀主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀-主阀构造，结构紧凑，重量较轻。

LH145X限流止回阀功能及主要作用原理：

限流止回阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。

其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。

限流止回阀设定一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。

控制气扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。

止回功能

该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。

限流止回阀采用导阀-主阀构造，结构紧凑，重量较轻。

LH145X限流止回阀技术参数：

1、公称压力1.6MPa（2.5 MPa预定）；

2、介质温度0~150℃；

3、工作压差范围0.04~0.4 MPa；

4、结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。

5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

LH145X限流止回阀主要零部件材料：

LH145X限流止回阀主要连接尺寸
