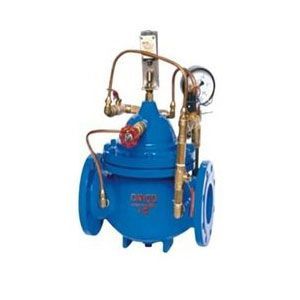

缓闭式逆止阀
产品名称：缓闭式逆止阀
产品型号：700X
连接方式：法兰式
结构形式：
驱动方式：自动
产品口径：DN50-DN450
公称压力：1.6MPa-2.5MPa
阀体材质：铸铁、铸钢、碳钢、不锈钢
产品详情
产品概述
安装于水泵出水口处，在水泵停止运转前，先行关闭主要阀到90％左右，当水泵停止运转时，再次关闭剩余的10％，可有效地保护水泵，防止水锤、水击声以及水泵倒转。
主要技术参数
公称通径：DN50～600mm
压力等级：PN1.0、PN1.6、PN2.5
工作温度：0℃～80℃
密封试验：1.1倍公称压力
壳体试验：1.5倍公称压力
主要外形尺寸
| 公称通径DN(mm) | D1 | D2 | N-φD | L | H | |||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 235 | 125 | 4-19 | 203 | 160 | |||
| 65 | 282 | 145 | 4-19 | 216 | 180 | |||
| 80 | 282 | 160 | 8-19 | 241 | 200 | |||
| 100 | 320 | 180 | 8-19 | 292 | 270 | |||
| 125 | 325 | 210 | 8-19 | 330 | 310 | |||
| 150 | 400 | 240 | 8-23 | 356 | 320 | |||
| 200 | 410 | 295 | 8-23 | 12-23 | 450 | 370 | ||
| 250 | 450 | 350 | 355 | 12-23 | 12-28 | 500 | 430 | |
| 300 | 460 | 400 | 410 | 12-23 | 12-28 | 560 | 480 | |
| 350 | 520 | 460 | 470 | 16-28 | 16-28 | 620 | 525 | |
| 400 | 580 | 515 | 525 | 16-28 | 16-31 | 700 | 580 | |
| 450 | 640 | 565 | 585 | 20-28 | 20-31 | 780 | 635 | |
