2507法兰脱硫蝶阀

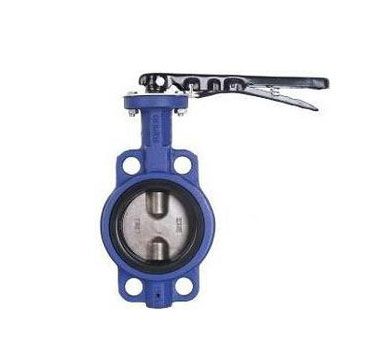

D71X-10CD71X-16C对夹式蝶阀

手动蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

产品特点：

1、对夹蝶阀安装长度和总体高度较小，小型轻便，容易拆装及维修，并可在任意位置安装；

2、合成橡胶和聚四氟乙烯阀座摩擦系数低、不易磨损、不易老化；

3、蝶板运动具有擦拭性，适合带固体悬浮颗粒的介质；

4、手动蝶阀选择不同零部件材质，可适用于多种介质；

主要结构性能参数：

传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

连接：法兰、对夹式；

结构：中线式、单偏心、双偏心、三偏心

密封：软密封、硬密封、衬胶、衬氟等。

口径：DN50～DN200

温度：0℃～150℃

压力：0.6Mpa～4.0Mpa

阀体材料：不锈钢、铸钢、碳钢、铸铁等。

介质：水、油品、蒸汽等；

设计规范：GB/T12238；结构长度：GB/T12221；法兰连接：GB/T9113；试验与检验：GB/T13927

型号编辑：

阀门类型代号：D代表蝶阀；

操作方式：（手柄、自动、省略）涡轮-3；气动-6；电动-9；

连接方式代号：7代表对夹；

蝶阀结构形式代号：

密封型，0代表单偏心；1代表中心垂直板；2代表双偏心；3代表三偏心；4连杆机构。

非密封型，5代表单偏心；6代表中心垂直板；7代表双偏心；8代表三偏心；9代表连杆机构。

密封面材料代号：X代表橡胶，F代表氟塑料，Y代表硬质合金；

阀体压力代号：16代表耐压十六公斤；

阀体材质代号：C代表WCB碳钢、P代表304不锈钢。

主要外形尺寸：
