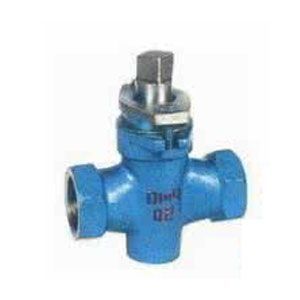

二通内螺纹不锈钢旋塞阀X13W
产品名称：二通内螺纹不锈钢旋塞阀X13W
产品型号：X13W-1.0P
连接方式：内螺纹
结构形式：直通流道
驱动方式：手动
产品口径：DN15-DN100
公称压力：1.0MPa
阀体材质：304，316
产品详情
二通内螺纹不锈钢旋塞阀X13W
主要性能规范
| 型号 | 公称压力 PN（MPa） | 试验压力PS(MPa) | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | ||||
| X13W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X13W-1.0P | 不锈钢 | 不锈钢 | 不锈钢 | 油浸石棉盘根 柔性石墨 |
主要尺寸
| 公称通径DN | 管螺纹G | 尺寸（mm） | |||||
| L | □S | □S1 | h1 | H | |||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 | |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 | |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 | |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 | |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 | |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 | |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 | |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 | |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 | |
