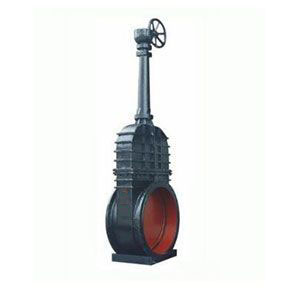

伞齿轮传动楔式双闸板闸阀(煤气专用阀)Z542W
产品名称：伞齿轮传动楔式双闸板闸阀(煤气专用阀)Z542W
产品型号：Z542W
连接方式：内螺纹
结构形式：伞齿轮
驱动方式：手动
产品口径：DN40-DN1200
公称压力：1.6-6.4MPa
阀体材质：不锈钢,铸钢,铸铁
产品详情
煤气闸阀Z542W-1安装于各种热脏煤气、洁净煤气管路中作闭路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。煤气闸阀闸板为楔式双闸板闸阀对密封面楔角的加工精度要求较低，容易密封，温度变化不易造成卡住房和擦伤，密封面磨损后维修方便，但结构较复杂、零件较多，阀门的体形及重量较大。
Z542W-1/2型伞齿轮传动楔式双闸板闸阀:
主要零件材料:
| 型号 | 公称压力 MPa | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水） | 密封（水） | ||||
| Z542W | 0.1 | 0.2 | 0.11 | ≤100 | 煤气 |
主要零件材料:
| 零件名称 | 材料 |
| 阀体 | HT200灰铸铁 |
| 阀盖 | HT200灰铸铁 |
| 手轮 | HT200灰铸铁 |
| 阀板 | 本体 |
| 阀杆 | 45*碳素钢 |
| 填料 | 油浸石棉盘根 |
| 垫片 | 橡胶石棉板 |
主要外形及连接尺寸：
| 公称通径 DN（mm） | 主要结构尺寸（mm） | 重量 (Kg) | ||||||||
| L | D | D1 | D2 | b | z--d | H | L1 | Do | ||
| 600 | 390 | 755 | 705 | 670 | 30 | 20—25 | 2513 | 398 | 451 | |
| 700 | 430 | 860 | 810 | 775 | 32 | 24—25 | 2878 | 398 | 451 | |
| 800 | 470 | 975 | 920 | 880 | 34 | 24—30 | 3528 | 439 | 520 | |
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24—30 | 3688 | 439 | 520 | |
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | 3938 | 439 | 520 | |
| 1200 | 700 | 1375 | 1320 | 1280 | 40 | 32---30 | 4872 | 586 | 804 | |
| 1400 | 900 | 1575 | 1520 | 1480 | 44 | 36---30 | 5540 | 586 | 804 | |
| 1600 | 1000 | 1785 | 1730 | 1690 | 48 | 40---30 | 6265 | 586 | 900 | |
| 1800 | 1500 | 1985 | 1930 | 1890 | 50 | 44---30 | 7216 | 600 | 900 | |
| 2000 | 1800 | 2185 | 2130 | 2090 | 54 | 48---30 | 7985 | 600 | 900 | |
