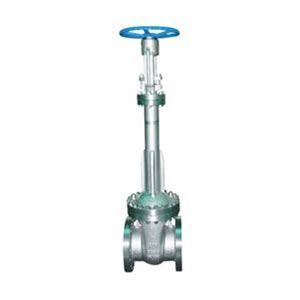

低温闸阀
产品名称：低温闸阀
产品型号：DZ40Y-16
连接方式：法兰式
结构形式：明杆楔式
驱动方式：手动
产品口径：DN20-DN400
公称压力：1.6MPa
阀体材质：不锈钢,铸钢
产品详情
DZ40Y低温闸阀详细资料：
一、 产品用途及特点：
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀?填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
二、执行标准：
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 |
三、主要性能参数：
| 公称压力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
四、主要零部件材料：
| 阀体阀盖闸板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| ZGoCrMNVAI低温高压铸钢 | 1Cr7Ni12 | STL/STL | 1Cr13 柔性石墨 低温石棉 | PTFE 浸聚四氟乙烯 石棉绳 柔性石墨 | -46 |
丙烷/炳烯
甲醇/乙烷
煤气/液氨 |
| LCB | ||||||
| ZGoCrMNVAI低温高压铸钢 | -60 | |||||
| LC1 | ||||||
| ZGoCrMNVAI低温高压铸钢 | -73 | |||||
| LC2 | ||||||
| ZGoCrMNVAI低温高压铸钢 | 1Cr18Ni9Ti | -101 | ||||
| LC3 | ||||||
| ZGoCrMNVAI低温高压铸钢 | -115 | |||||
| LC4 | ||||||
| ZGoCrMNVAI低温高压铸钢 | -196 | |||||
五、低温法兰闸阀规格主要尺寸(PN1.6MPa-2.5 MPa)：
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
| 凸面法法 RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ40Y-16P DZ40Y-16R | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 320 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 350 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 385 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 420 | 220 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 540 | 240 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 610 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 690 | 280 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 780 | 300 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 930 | 320 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 980 | 350 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-Φ26 | 1180 | 400 | |
| 250 | 450 | 105 | 355 | 320 | 30 | 12-Φ30 | 1390 | 450 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-Φ30 | 1620 | 500 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-Φ34 | 1810 | 500 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-Φ36 | 1970 | 550 | |
| 2.5MPa | 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ16 | 320 | 140 |
| 凸面法法 RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ40Y-25P DZ40Y-25R | 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ16 | 350 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 385 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 420 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 20 | 4-Φ20 | 540 | 240 | |
| 65 | 265 | 180 | 145 | 125 | 22 | 8-Φ22 | 510 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 22 | 8-Φ22 | 690 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 24 | 8-Φ24 | 780 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 28 | 8-Φ28 | 930 | 300 | |
| 150 | 350 | 300 | 250 | 218 | 30 | 8-Φ30 | 980 | 320 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-Φ34 | 1180 | 360 | |
| 250 | 450 | 425 | 370 | 332 | 36 | 12-Φ36 | 1390 | 400 | |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-Φ40 | 1620 | 450 | |
| 350 | 550 | 550 | 490 | 448 | 44 | 16-Φ44 | 1810 | 500 | |
| 400 | 600 | 610 | 550 | 505 | 48 | 16-Φ48 | 1990 | 560 |
