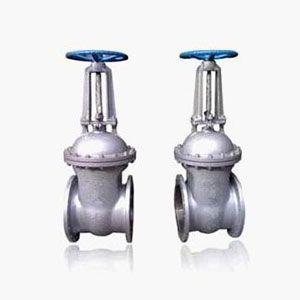

低压闸阀
产品名称：低压闸阀
产品型号：Z41H
连接方式：Z41H
结构形式：Z41H
驱动方式：Z41H
产品口径：DN40-DN1200
公称压力：DN40-DN1200
阀体材质：DN40-DN1200
产品详情
Z41H-10C低压明杆铸钢闸阀，是我司科研发的新型产品，替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
| 密封 | 强度 | ||||
| Z41H-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
| Z41W-10 | |||||
| Z41T-10 | |||||
Z41H-10C低压明杆铸钢闸阀主要零件材料
| 型号 | 阀体、阀盖、闸板 | 密封圈 | 阀 杆 | 填 料 |
| Z41H-10 | 灰铸铁、铸钢 | 不锈钢 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z41W-10 | ||||
| Z41T-10 | ||||
| Z41T-16 | ||||
| Z41W-16 | ||||
| Z41H-16C | ||||
| Z41T-16C | ||||
| Z41W-16C |
Z41H-10C低压明杆铸钢闸阀主要外形尺寸
| 口 径 DN（mm) | Z41T-10 | Z41-16（C） | ||||||
| L | D | H | D0 | L | D | H | D0 | |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
