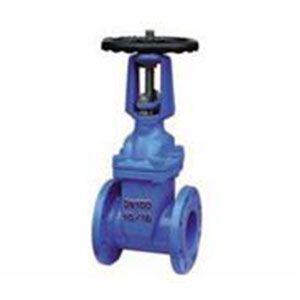

RRHX~Z41X型明杆弹性座封闸阀
产品名称：RRHX~Z41X型明杆弹性座封闸阀
产品型号：RRHX~Z41X型
连接方式：法兰式
结构形式：明杆楔式
驱动方式：手动
产品口径：DN50-DN1200
公称压力：1.0-2.5MPa
阀体材质：不锈钢,铸钢,铸铁
产品详情
一、产品概述
消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便能在较远处判别阀门的开度，及时采取相应措施。启闭迅速可靠，故常应用于消防系统。
二、主要零部件材料
| 名 称 | 材 质 |
| 阀 体 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 闸 板 | 球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶 |
| 中 口 垫 | 丁 腈 橡 胶、三 元 乙 丙 |
| 密 封 圈 | 丁 腈 橡 胶 |
| 支 架 | 灰 铸 铁、球 墨 铸 铁、铸 钢 |
| 阀 杆 | 不 锈 钢 |
| 螺 栓 | 不 锈 钢 |
| 压 盖 | 球 墨 铸 铁、铸 钢 |
| 阀 杆 螺 母 | 铜 合 金 |
| 手 轮 （传 动 帽） | 可 锻 铸 铁 |
三、主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
四、主要外形连接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin(全开) | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax(全开) | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
