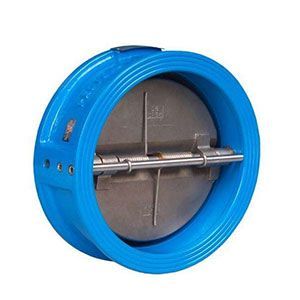

对夹式双蝶板止回阀

对夹式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

　　 启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

　　用途：　　对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。　　主要材质有：

　　 碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料

　　标准与规范

　　1、设计与制造：API594、API6D、JB/T8937

　　 2、结构长度：API594、API6D、DIN3202、JB/T8937

　　 3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

　　 4、试验与检验：API598、JB/T9092

　　 5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

　　结构特点

　　 1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

　　 2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

　　 3、阀瓣关闭快速，水锤压力小

　　 4、水平或垂直管道均可使用，安装方便

　　 5、流道通畅、流体阻力小

　　 6、动作灵敏、密封性能好

　　 7、阀瓣行程短、关阀冲击力小

　　 8、整体结构、简单紧凑、造型美观

　　 9、使用寿命长、可靠性高

产品引用标准

设计与制造：API 594、API 6D

结构长度：ANSI 594、API 6D、DIN3202

法兰标准：DIN 2543-2548、API605、ASME B 16.47

压力检验：API 598

产品用途

对夹式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。适用介质为：水、油品、蒸汽、污水、酸类等。

主要零件的材料说明
